产品介绍

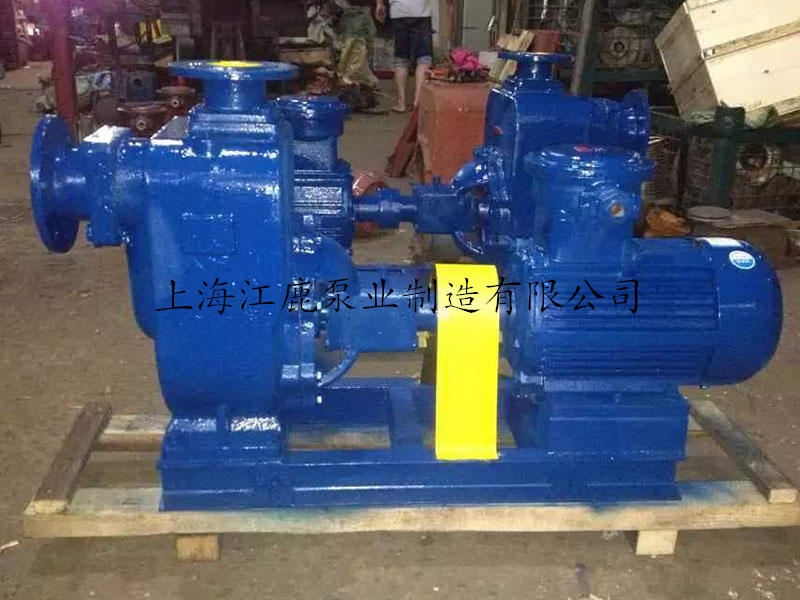

ZX系列卧式自吸泵300ZX600-32/90kw 大型卧式工业自吸泵按产品分类，它是自吸式离心泵的一种，泵为卧式分体结构，具有结构紧凑，操作方便，效率高，寿命长、并有较强的自吸能力等优点。ZX卧式自吸泵管路中不需要安装底阀，工作前只需保证泵体内储有定量引流液即可，保证液面以下5米左右都可把液体抽上来，简化了管路系统，又改善了劳动条件。因此它很多时候被叫着工业自吸清水泵，化工自吸泵，以及高吸程水泵。




产品特点



1、300ZX600-32/90kw 大型卧式工业自吸泵采用封闭式叶轮，进口末端安装底阀，可提高吸程至7米以上。

2、选用优质陶瓷及合金碳化硅机械密封，静动环端面之间摩擦副降低，一般不易泄露。

3、结构紧凑，整机易拆装，脱开电动机即使电机与泵断开，依次拆下泵盖处螺丝，即可轻松维护泵头内各个运行件，初次使用请按照说明书操作。

4、ZX自吸泵配用上海知名品牌电动机，转速设计为1450r/min和2900r/min两档，运行起来更平稳，噪音更低，使用寿命更长。




适用范围



1、300ZX600-32/90kw 大型卧式工业自吸泵选用不锈钢材质，可大范围适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、工矿冲洗、设备冷却等领域。

2、装上摇臂式喷头、又可将水冲到空中后，散成细小雨滴进行喷雾，是农场、苗圃、果园、菜园的良好机具。

3、适用于清水、海水及带有酸、碱度的化工介质液体和带有一般糊状的浆料（介质粘度<100厘珀、含固量可达30%以下）。

4、除此之外，ZX自吸泵可和任何型号、规格的压滤机配套使用，它是将浆料送给压滤机进行压滤的理想配套泵种。

主要技术参数



  ◆ 流量：3.2～550m3/h

  ◆ 扬程：12～80m

  ◆ 电机功率：0.75～132kw

  ◆ 口径：25～300mm

  ◆ 吸程：5～6.5m（进口末端安装底阀可提高吸程）

ZX系列自吸泵结构及工作原理



     该泵均采用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成. 泵正常起动后.叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，井在叶轮内得以完全混合, 在离心力的作用下.液体夹带着气体向涡卷室外缘流动、在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来.气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶抡内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少.直到吸尽气体，完成自吸过程，泵便投入正常作业。



    在一些自吸泵的轴承体底部还没有冷却室。当轴承发热引起轴承体温升超过70℃时，可在冷却室处通过任意一只冷却液管接头，注入冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转密封环磨损到一定程度.并影响到泵的效率和自吸性能时.应给予更换。



ZX自吸泵性能参数表：
