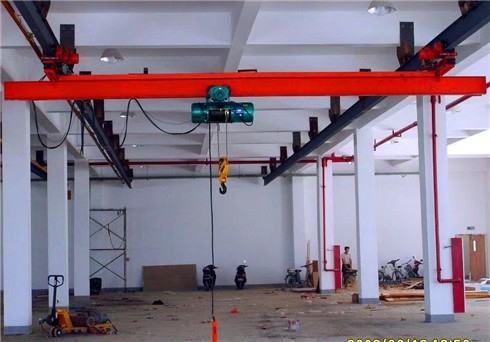

重庆LX型5吨电动单梁悬挂起重机行吊
一、简单介绍
LX单梁悬挂起重机系江河集团设备厂专业研发的系列产品之一，配套电动葫芦为CD、MD型电动葫芦。该产品适用于起重量为0.5-5吨、跨度为3-16m和工作环境温度为-25-40℃范围之内，是国内单梁悬挂起重机的主导产品。
LX单梁悬挂起重机只适用于地面操纵形式，其运行速度为20-30m/min。
LX型电动单梁悬挂起重机为一般用途起重机，多用于低矮、大跨度厂房和仓库，还有山东等场合工作，适用于机械制制造、装配、修理吊装运输作业。
不适用于爆炸危险、火灾危险、充满腐蚀性气体的介质工作，不适用与相对湿度大于85%的场所工作，不适用吊运熔化金属、有毒物品和易燃易爆物品。
二、结构特点
LX型电动单梁悬挂起重机由桥架、电动葫芦和电控三部分组成。
1.桥架由主梁、端梁机运行机构组成。主梁有直接采用工字钢、工字钢+槽钢组合梁、工字钢+钢板压延成u形槽钢组焊成箱形实腹梁三种形式，端梁由槽钢组成，结构简单、制造方便；主端梁之间采用销轴铰接，以保证车轮能均衡有效地与轨道接触，不致悬空，又便于拆装运输与贮存；运行机构完全与CD型电动葫芦运行小车通用。
2.配套电动葫芦以我国60年代自行开发设计的CD、MD型电动葫芦为主，也可以配用AS型电动葫芦。
3.LX型单梁悬挂起重机电气控制部分较简单，电动机和大部分电器与CD型电动葫芦一致。为了安全起重机设有起升限位器和大车终点行程限位开关保护，电源引入以滑轮集电器为主，也可以采用软缆引入装置。
