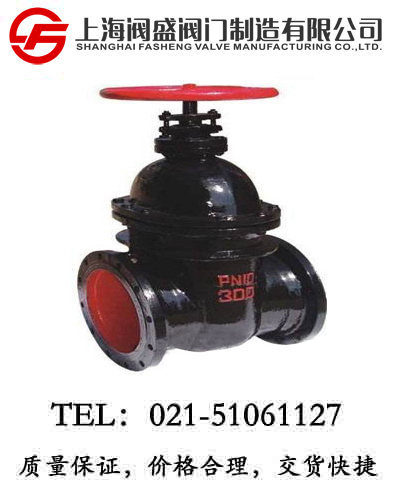

点击图片查看原图
铸铁闸阀主要特点及用途：
1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料、密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5.广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料、密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5.广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
铸铁闸阀执行标准：
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定
传动方式：手动、电动、齿轮传动
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定
传动方式：手动、电动、齿轮传动
铸铁闸阀主要技术参数：
|
型号
|
公称压力MPa
|
试验压力MPa
|
工作温度
|
使用介质
|
|
|
密封
|
强度
|
||||
|
Z45H-10
|
1.0
|
1.1
|
1.5
|
≤200℃
|
水、蒸汽、油
|
|
Z45T-10
|
|||||
|
Z45W-10
|
≤100℃
|
油品、煤气
|
|||
铸铁闸阀主要零件材料：
|
型号
|
阀体、阀盖、闸板
|
闸板
|
密封圈
|
阀杆螺母
|
阀 杆
|
填 料
|
|
Z45H-10
|
灰铸铁、铸 钢
|
碳钢+合金钢
|
不锈钢、合金钢
|
青铜
|
碳钢、不锈钢
|
浸油石棉盘根
|
|
Z45W-10
|
灰铸铁
|
灰铸铁
|
黄铜
|
碳钢
|
||
|
Z45T-10
|
灰铸铁
|
灰铸铁+黄铜
|
黄铜
|
碳钢、黄铜
|
铸铁闸阀主要外形尺寸及重量：
|
公称通
DN(mm) |
尺寸(mm)
|
重量
（kg） |
|||||||
|
L
|
D
|
D1
|
D2
|
b
|
Z-d
|
H
|
D0
|
||
|
50
|
180
|
160
|
125
|
100
|
20
|
4-18
|
345
|
180
|
17
|
|
65
|
195
|
180
|
145
|
120
|
20
|
4-18
|
376
|
180
|
20
|
|
80
|
210
|
195
|
160
|
135
|
22
|
4-18
|
417
|
200
|
27
|
|
100
|
230
|
215
|
180
|
155
|
22
|
8-18
|
460
|
200
|
50
|
|
125
|
255
|
245
|
210
|
185
|
24
|
8-18
|
525
|
240
|
70
|
|
150
|
280
|
280
|
240
|
210
|
24
|
8-23
|
567
|
240
|
95
|
|
200
|
330
|
335
|
295
|
265
|
26
|
8-23
|
705
|
320
|
150
|
|
250
|
380
|
390
|
350
|
320
|
28
|
12-23
|
800
|
320
|
200
|
|
300
|
420
|
440
|
400
|
368
|
28
|
12-23
|
886
|
400
|
280
|
|
350
|
450
|
500
|
460
|
428
|
30
|
16-23
|
968
|
400
|
360
|
|
400
|
480
|
565
|
515
|
482
|
32
|
16-25
|
1090
|
500
|
500
|
|
450
|
510
|
615
|
565
|
538
|
32
|
20-25
|
1175
|
500
|
590
|
|
500
|
540
|
670
|
620
|
585
|
34
|
20-25
|
1414
|
720
|
680
|
|
600
|
600
|
780
|
725
|
685
|
36
|
20-30
|
1593
|
720
|
951
|
|
700
|
660
|
895
|
840
|
800
|
40
|
24-30
|
1812
|
800
|
1950
|
