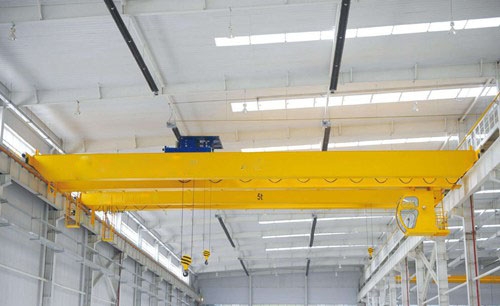

佛山起重机-桥式起重机销售维保
点击图片查看原图
产品: 浏览次数:169佛山起重机-桥式起重机销售维保
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2023-05-17 08:57
  询价


«上一个产品    下一个产品»
详细信息
桥架在高架轨道上运行的一种桥架型起重机,又称天车。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行,起重小车沿铺设在桥架上的轨道横向运行,构成一矩形的工作范围,**可以充分利用桥架下面的空间吊运物料,不受地面设备的阻碍。这种起重机广泛用在室内外仓库、厂房、码头和露天贮料场等处。


普通桥式

编辑 播报
桥式起重机一般由桥架(又称大车)。提升机构、小车、大车移行机构,操纵室,小车导电装置(辅助滑线),起重机总电源导电装置(主滑线)等部分组成。


桥架

桥架是桥式起重机的基本构件,它由主梁、端梁、走台等部分组成。主梁跨架在跨间上空,有箱形、析架、腹板、圆管等结构形式。主梁两端连有端梁,在两主梁外侧安有走台,设有安全栏杆。在驾驶室一侧的走台上装有大车移行机构,在另一侧走台上装有往小车电气设备供电的装置,即辅助滑线。在主梁上方铺有导轨,供小车移动。整个桥式起重机在大车移动机构拖动下,沿车间长度方向的导轨上移动。


大车移行机构

图1图1
大车移行机构由大车拖动电动机、传动轴、减速器、车轮及制动器等部件构成,驱动方式有集中驱动与分别驱动两种。如图1所示。


小车移行机构

小车安放在桥架导轨上,可顺着车间的宽度方向移动。小车主要由钢板焊接而成,由小车架以及其上的小车移行机构和提升机构等组成。
小车移行机构由小车电动机、制动器、联轴节、减速器及车轮等组成。小车电动机经减速器驱动小车主动轮,拖动小车沿导轨移动,由于小车主动轮相距较近,故由一台电动机驱动。
图2图2
小车移行机构的传动形式有两种:一种是减速箱在两个主动轮中间;另一种是减速箱装在小车的一侧。减速箱装在两个主动轮中间,使传动轴所承受的扭矩比较均匀;减速箱装在小车的一侧,使安装与维修比较方便。如图2所示。


提升机构

提升机构由提升电动机、减速器、卷筒、制动器等组成。提升电动机经联轴器、制动轮与减速器连接,减速器的输出轴与缠绕钢丝绳的卷筒相连接,钢丝绳的另一端装吊钩,当卷筒转动时,吊钩**随钢丝绳在卷筒上的缠绕或放开而上升或下降。对于起重量在15t及以上的起重机,备有两套提升机构,即主钩与副钩。
由此可知,重物在吊钩上随着卷筒的旋转获得上下运动;随着小车在车间宽度方向获得左右运动,并能随大车在车间长度方向做前后运动。这样**可实现重物在垂直、横向、纵向三个方向的运动,把重物移至车间任意位置,完成起重运输任务。


操纵室

操纵室是操纵起重机的吊舱,又称驾驶室。操纵室内有大、小车移行机构控制装置、提升机构控制装置及起重机的保护装置等。
操纵室一般固定在主梁的一端,也有少数装在小车下方随小车移动的。操纵室的上方开有通向走台的舱口,供检修人员检修大、小车机械与电气设备时上下。
桥式起重机的运动形式有三种:
(1)桥式起重机由大车电动机驱动沿着工厂车间的两边轨道做纵向前后运动。
(2)大车主梁上的小车及提升机构由小车电动机驱动沿着桥架主梁轨道做横向左右运动。
(3)提升电动机(主钩、副钩)驱动重物做垂直升降运动。 [1]
