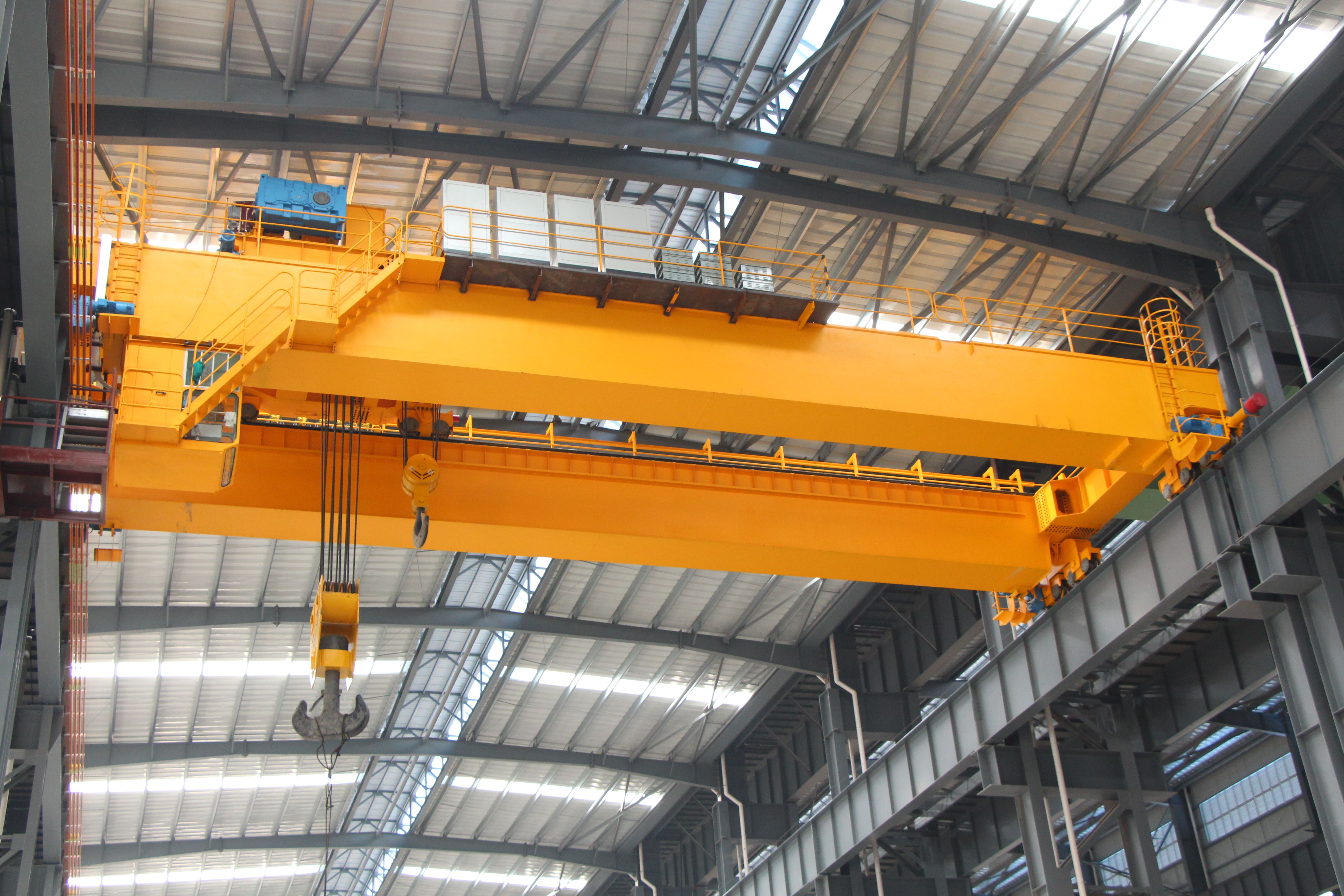

QD桥式起重机**普遍用于内和中吊运工件和物之用。它是依靠沿厂房道方向的向移小的横向移动和吊的升降运来进行工作的。
一般用途起重机不推荐用于高温和低温的所吊运赤金属或熔金属及具有强烈腐蚀性化学气体的工作所。
QD桥式起重机的主要参数如下：
1.起重量：5T 10T 16/3.2T
20/5T 32/5T 50/10T
2.跨度： 10.5M 13.5M 16.5M 19.5M
22.5M 25.5M 28.5M 31.5M
3.工作制度：A5(用于工作不太繁，例如一般机械加工和装配)
A6(用于工作繁忙，例如冶金和制造的协助吊运)
A7(用于繁忙使用及熔融，金属的吊运)
按确定的起重量、跨度和工作制度，可以随机附加的桥式起重机和技术特性表和需要的外形尺寸参数。
起重量用分数表示，分子表示主起升重量，分母表示副起升重量。
16/3.2T电动桥式起重机主起升机构的设计
设计要求：起重量16T，跨度16.5m，起升速度7.9m/min，起升高度为10m。
通常在起重机的设计过程中，在根据实际现场的工作环境，来确定起重机的工作**。那么在设计中，考虑到通常情况，那么选择一般**A5级。
在我们一般的设计过程中严格执行国家标准。不能过擅自进行非标准的设计。必须通过国家特种设备检验**的许可。
钢丝绳的选择
通常采用省力的机构，一般采用动、静滑轮组的组合，从而减轻对传动机构的要求。那么，但我们还要考虑到运行速度以及所占得到设备外形尺寸的大小，以及还有运行效率的问题。**把二者的结合，取中进行优化，在滑轮组的选择手册上选得。
