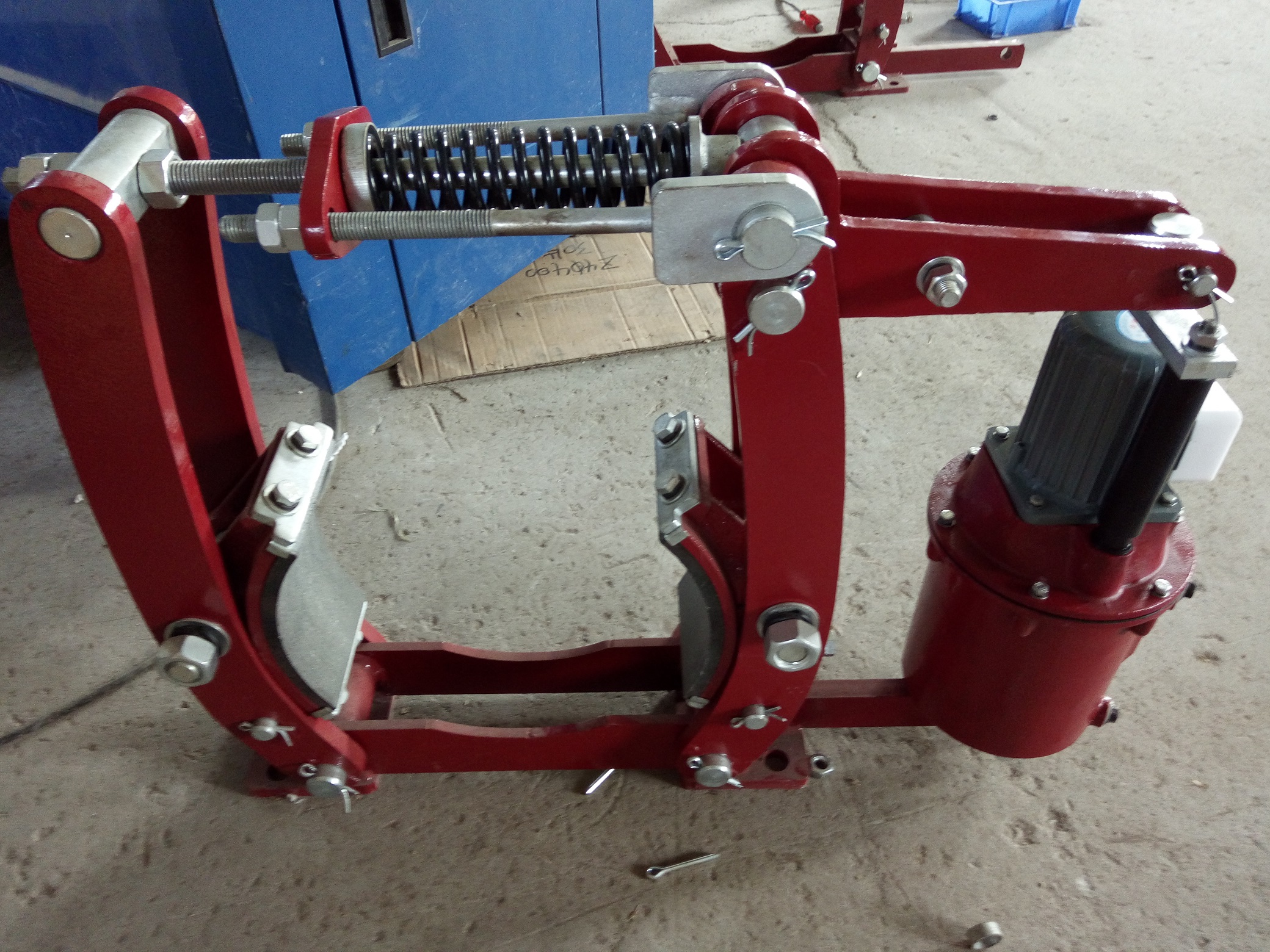

YWZ3系列电力液压制动器(以下简称为制动器),主要用于起重，运输、港口、建筑等机械
中各种机构的制动、产品安装尺寸和制动力矩参数符合JBZQ4388－86标准，技术
要求符合JB6406-92标准，制动器的工作条件符合该样本的有关规定。
2、使用条件：
2.1环境温度：-25℃—+45℃（祥见推动器使用说明书）：
2.2周围工作环境中不得有易燃易爆及腐蚀性气体，空气相对温度不大于90%;
2.3电源电压祥见推动器铭牌;
2.4使用地点的海拔高度符合GB755—2000。
气动嵌盘式制动器有QP12.7-A、QP12.7-B,CQP12.7-A,CQP12.7-B,QP12.
7-C,QPL12.7A-A,QPL12.7A-B,CQPL12.7A-A,CQPL12.7A-B,QPL12.7-B,CQPL12.7-B,QP30-D,QP25.4-D,CQP30-D,CQP25.4-D,CQP20-D,CQP10B-A,CQP10B-B,CQP10B-F,CQP10B-A,CQP10B-B,CQP10B-F,CQP20B-A,CQP20B-B,CQP20B-F,CQP38B-A,CQP38B-B,CQP38B-F,CQPL38B-A,CQPL38B-B等规格，
3、结构及工作原理：
YW系列电力液压块式制动器由制动架处相匹配的电力液压推动器两大部分组成。
4、动器的安装与调整：
4.1安装前的检查：
检查制动器在运输或储存过程中是否有损坏或缺件;检查制动轮表面是否清洁，若有油污或其它脏物，应彻底清除干净。YWZ系列电力液压块式制动器，采用MYT1系列推动器作为制动器的驱动装置。安装尺寸符合JB/ZQ4388-86标准。主要用于起重运输、冶金、矿山港口、建筑等机械驱动装置的机械制动。气动嵌盘式制动器是一种既具备盘式制动器的优点，又具有广泛适应性和独特优越性的先进产品。该产品具有结构简单，体积小，重量轻可靠性高，以压缩空气为动力源，使用方便，适用于多中盘径，安装调试、维护方便等特点。广泛使用于冶金、散料装卸等固定式作业机构的减速和制动；
|
○制动瓦的退距调整 当制动瓦打开时，调整螺栓1，使两边退距基本保持一致。 ○固定制动瓦的螺母（见图），应松紧适当，使制动瓦与制动轮可以随位。 □使用和维修 要定期检查制动器的工作状况。 检查时应着重以下各项： ○制动器的构件无能运动是否正常，调整螺母是否紧固。 ○推动器的构件是否正常，液压油是否足量。有无漏油和渗油现象。引入电线的绝缘是否良好。 ○尺寸H1不得小于表1所列之**小尺寸，如超出要求须立即调整，否则失去制动作用。 ○制动瓦是否正常的靠在制动轮上，磨擦表面的状态是否完好，有无油腻脏物。当制动衬垫的厚度达到表2中的数值时，则应更换制动衬垫。 ○制动轮的温度不应超过200℃。 ○杠杆和弹簧发现裂纹应更换。 |
