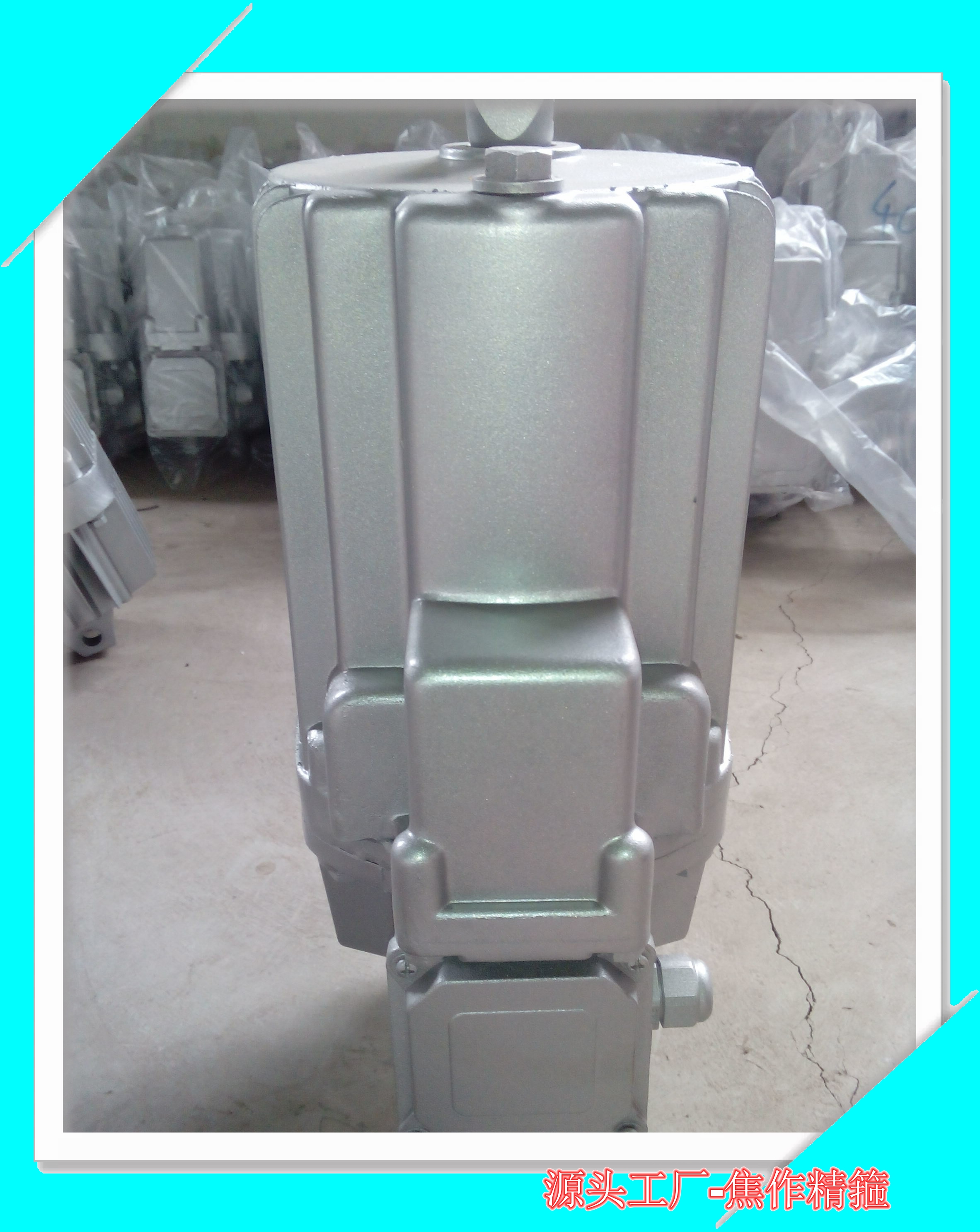

Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构非常紧凑的驱动控制装置，被广泛用作各种块式制动器和盘式制动器的驱动装置，还可用于各种工业阀门，闸门，定向摆动和转动（<90°）装置（机构）及夹紧装置的驱动控制。
二、设计特点
外壳为铸造铝合金、重量轻，外形美观；
电机为非浸油式结构，B级或F级绝缘(根据用户要求)。耐热性好，寿命长；
电机接线盒盖设有密封，采用电缆填料函进线，牢固可靠，电气外壳防护等级达IP55;
电机轴和推杆均表面镀硬铬处理，使密封件寿命大大延长；
油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向安装，从而扩大其使用范围；
Ed系列全部密封件和轴承采用世界0产品，密封可靠，寿命长；
三、安装方式的选择
垂直安装：活塞杆连接块朝上；
水平安装和中间任意位置：主参数标牌朝上；
所有推动器的推杆连接块都可以旋转。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但安装高度尺寸A增加8毫米；
无论何种安装位置，活塞杆都不能承受任何力，以免影响使用效果和寿命。
四、附加装置
根据用户需要可安装各种附加装置满足不同工作需要；
上升或下降阀：加装上升阀“H”，下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长，可调整的0大值可达额定值的10-20倍，阀在外部调节。带阀的推动器其上升下降时间将有所延长，短行程延长0.1-0.2秒，长行程延长0.2-0.4秒；
制动弹簧：它产生制动力，技术参数中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧力；
正常工作条件
电动机1/2三相交流异步式电动机，符合（G了755-87）规定，绝缘等级：F级
使用条件：
连续工作S1连续工作S2，负载持续率FC=60%
额定电压为380V三相，频率50Hz
使用地点的海拔高度等级符合（GB755-87）标准
周围环境温度应在-20℃～40℃范围内，其空气相对湿度应不大于90%5.
垂直安装：活塞连接块朝上，水平安装：记号的标牌朝上：（ED630/12公适用于垂直安装）
主要技术参数
|
型号 |
额定推力 |
额定行程 |
动作行程 |
制动弹簧力 |
额定频率 |
输入功率 |
额定电压 |
额定电流 |
0大工作频率 |
重量(Kg) |
|
|
上升 |
下降 |
||||||||||
|
短行程推动器 |
偏差&plu**n;20% |
||||||||||
|
Ed23/5 |
220 |
50 |
0.35 |
0.35 |
180 |
50 |
165 |
380 |
0.52 |
2000 |
10 |
