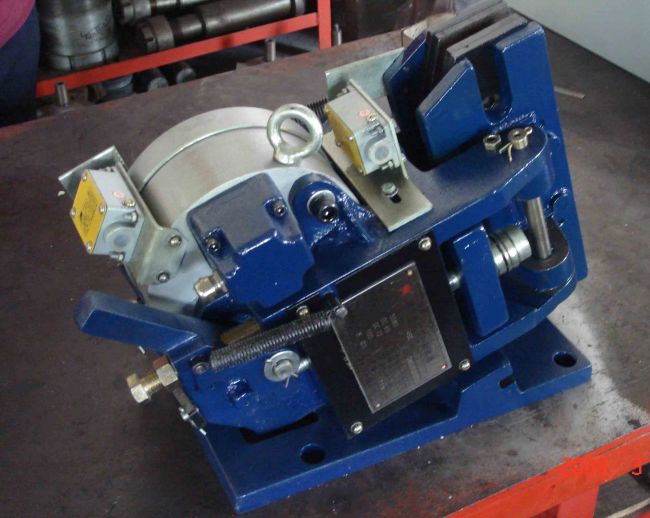

失效保护制动器
制动器的安装 brake install
操作者站在制动盘相对于制动器的对面。
拧紧手动松闸螺钉4（螺钉规格见表1）松0紧的制动器并移动杠杆和摩擦衬垫，观察和调整两制动摩擦衬垫间的间隙。
注意：手动松闸操作时，切勿引起电磁铁的运动。
1.2（向上）顺时针旋转棘轮5的手轮1大约四分之一转（微调）
(
1.3（向下）逆时针旋转螺母2（用一个ф4的销子）以便退回回推杆3，这将增加衬垫6之间的间隙，继续该操作，直到两摩擦衬垫间隙超过制动盘的厚度。
1.4将制动瓦置于其支撑物上，在制动衬垫之间插入制动盘，安装底座连接螺栓（螺栓规格见表1）
1.5检查:
制动盘端面跳动，**值0.2mm
制动盘垫块相对于底座度： 4%
制动盘相对于底座的**距（偏差）2.5mm
注意
油漆时不要盖住显示棘爪运动方向的板
2．退距的调整draws back adjustment
操作者站在制动盘相对于制动器的对面
Operator who stand in brake disc is opposite to brake device
2.1 拧紧手动松闸螺钉4（螺钉规格见表1）松0紧的制动盘，并移动杠杆和摩擦衬垫的间隙。
注意：手动松闸操作时，切勿引起电磁铁的运动。
2.2 （向下）逆时针旋转棘轮5的手轮1大约四分之一（微调）
2.3 （向上）顺时针旋转螺母2（用一个ф4的销子）直到早制动摩擦衬垫和制动盘间获得0.5~0.7mm的总计间隙。
注意：在调整制动摩擦衬垫时，电磁铁必须处于吸合状态。（见图3）
2.4 安装好电磁铁的防尘雨罩。
2.5 完.松开手动松闸螺钉4并拧紧0定螺母。
//3、制动器的电力联接 3.1 该制动器必须与ESE型经济电源配套使用。
3.2 打开接线盒的密封盖，用2X（ф10.5-ф15）的双A芯电缆磁铁的接线端子和ESE电源的十和一端子相连接，与极性无关。
3.3 ESE电源的0-220-380电源的接线端子，必须接于相应的单相电源上（电缆直径见表）
