一、 产品概述
1、用途

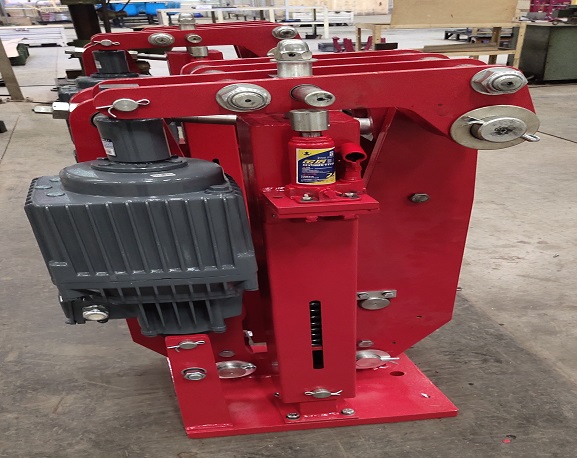

YPZ2系列电力液压臂盘式制动器（以下简称制动器）广泛适用于现代化的大型专用装卸机械、起重运输机械、港口码头、冶金等行业的减速、制动及安全保护。该系列制动器安装尺寸符合德国DIN5435标准。
2、特点
该系列制动器具有
● 主要摆动绞点均设有自润滑轴承，传动效率高、寿命长、在使用过程中无需润滑；
● 无石棉制动衬垫为插入式，更换方便快捷；
● 制动衬垫磨损自动补偿装置（单向轴承采用进口），可使瓦块退距和制动器力矩在使用过程中保持恒定；
等特点。其结构件经过优化设计，安全可靠，根据用户需要可加装各种附加装置（订货需注明）：
（1）、手动释放装置
（2）、各种限位开关：（松闸限位开关、闭闸限位开关、摩擦片损极限限位开关、手动释放限位开关）通过PLC控制，实现故障报警（联锁），保证在使用中的整机安全。
（3）、根据用户需要可提供防腐型产品，可适应沿海地带盐雾环境及冶金行业的酸雾环境。
3、适用条件
适用条件一般为：
（1）、环境温度-40℃-+45℃.
（2）、周围工作环境中不得有易燃、易爆及腐蚀性气体，空气相对湿度不大于90%。
（3）、电源电压通常为三相380V、50HZ交流（根据用户需要也可生产适用于60HZ或其它电源电压，订货时请事先注明）。
（4）、使用地点的海拔高度应符合GB755-2000及德国VDE0530标准。低于-20℃时，推动器工作液改用YH-10航空液压油或要求带加热器，详情参考Ed推动器使用说明书。
4、型号意义
YPZ2- □□/□□□-□
制动器附加功能代号
推动器附加功能代号
推动器推力代号(10N)
推动器代号(E)
制动器**高（Ⅰ、Ⅱ、Ⅲ）
制动盘直径（mm）
设计序号
制动器型号制动器附加功能代号表：
|
功能代号
|
表示意义
|
|
M
|
摩擦片磨损自动补偿装置
|
|
K1
|
松闸（上升）限位行程开关
|
|
K2
|
闭闸（下降）限位行程开关
|
|
K3
|
摩擦片磨损极限限位开关
|
|
S1
|
左式手动
|
|
S2
|
右式手动
|
|
S3
|
上置式手动
|
推动器附加功能代号表：
|
功能代号
|
表示意义
|
|
C
|
制动弹簧
|
|
d
|
缓冲弹簧
|
|
H
|
上升延时阀
|
|
S
|
下降延时阀
|
|
R
|
加热器
|
|
W
|
复位弹簧
|
