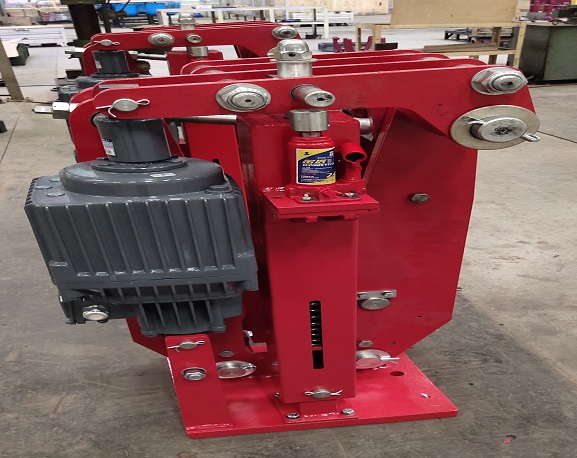

YPZ2系列电力液压臂盘式制动器（以下简称制动器）广泛适用于现代化的大型专用装卸机械、起重运输机械、港口码头、冶金等行业的减速、制动及安全保护。该系列制动器安装尺寸符合德国DIN5435标准。
2、特点
该系列制动器具有
● 主要摆动绞点均设有自润滑轴承，传动效率高、寿命长、在使用过程中无需润滑；
● 无石棉制动衬垫为插入式，更换方便快捷；
● 制动衬垫磨损自动补偿装置（单向轴承采用进口），可使瓦块退距和制动器力矩在使用过程中保持恒定；
等特点。其结构件经过优化设计，安全可靠，根据用户需要可加装各种附加装置（订货需注明）：
（1）、手动释放装置
（2）、各种限位开关：（松闸限位开关、闭闸限位开关、摩擦片损极限限位开关、手动释放限位开关）通过PLC控制，实现故障报警（联锁），保证在使用中的整机安全。
（3）、根据用户需要可提供防腐型产品，可适应沿海地带盐雾环境及冶金行业的酸雾环境。
3、适用条件
适用条件一般为：
（1）、环境温度-40℃-+45℃.
（2）、周围工作环境中不得有易燃、易爆及腐蚀性气体，空气相对湿度不大于90%。
（3）、电源电压通常为三相380V、50HZ交流（根据用户需要也可生产适用于60HZ或其它电源电压，订货时请事先注明）。
（4）、使用地点的海拔高度应符合GB755-2000及德国VDE0530标准。低于-20℃时，推动器工作液改用YH-10航空液压油或要求带加热器，详情参考Ed推动器使用说明书。
|
故障部位
|
故障现象
|
故障原因
|
处理方法
|
|
电机
|
接通电源后电机不转动（听不到叶轮旋转声音）
|
接线盒内接线脱落
|
拆下接线盒，将引线接好
|
|
绕组断路
|
更换电机
|
||
|
机械卡死
|
与公司联系维修
|
||
|
电机烧（缺相或电压不符）
|
检查线路更换电机
|
||
|
响声大
|
轴承问题
|
与公司联系维修
|
|
|
转子扫膛
|
更换电机
|
||
|
转子不平衡
|
更换电机
|
||
|
电机烧坏
|
更换电机
|
||
|
装配、润滑差
|
与公司联系维修
|
||
|
电机发热、温升高
|
电压不符合、缺相、频率不符合
|
检查接线
|
|
|
机械卡住
|
与公司联系维修
|
||
|
环境温度高
|
强制降温或更换适合该环境的其它产品
|
||
|
推动器
|
接通电源后推动器不动作
|
电机不动作
|
查找原因后与公司联系
|
|
油量不足
|
加足油量
|
||
|
机械卡死
|
与公司联系维修
|
||
|
弹簧调整长度小于规定值
|
按规定调整弹簧长度
|
||
|
注油后没有充分排气
|
将推杆上下反复拉动几次
|
||
|
电源电压低于85%ue
|
保证正常电源电压
|
||
|
推力不足
|
电机原因
|
查找原因后与公司联系
|
|
|
油量不足
|
加足油量
|
||
|
内部泄露、油量不足、油液粘度低
|
与公司联系维修
|
||
|
机械阻力
|
与公司联系维修
|
||
|
低温下没有按规定使用油液
|
按要求用油
|
||
|
漏油
|
连接螺栓没有拧紧或周边拧紧力不均匀
|
拧紧或拧紧力大小均匀
|
|
|
密封垫损坏
|
更换密封垫
|
||
|
电机轴油封损坏
|
更换密封件
|
||
|
活塞杆光洁度破坏
|
更换
|
||
|
活塞杆处油封损坏
|
更换
|
||
|
注油过多
|
排除多余油量
|
||
|
制动器
|
制动器打不开
|
推动器不动作
|
查找原因后与公司联系
|
|
弹簧调整长度小于规定值
|
按规定调整弹簧长度
|
||
|
铰接处别劲，卡死
|
与公司联系维修
|
||
|
自动补偿密封圈磨损
|
更换密封圈
|
||
|
刹不住闸
|
弹簧安装长度大于规定值
|
按规定调整弹簧长度
|
|
|
弹簧拉杆倒转
|
与公司联系维修
|
||
|
制动衬垫热稳定性差或摩擦系数低。
|
与公司联系更换
|
||
|
制动轮或制动衬垫表面粘有油污
|
清洁制动轮或制动衬垫表面
|
||
|
制动衬垫没有很好跑合，接触面积小
|
作好动态跑合
|
||
|
机械卡死
|
与公司联系维修
|
|
序号
|
名称
|
单台数量（个）
|
|
1
|
摩擦片
|
2
|
|
2
|
自动补偿密封圈
|
3
|
|
3
|
制动器铰接处轴套
|
2
|
|
4
|
推动器叶轮
|
1
|
|
5
|
推动器O型密封圈
|
2
|
|
6
|
推动器骨架油封
|
4
|
|
7
|
推动器密封垫
|
2
|
（2）、工作原理
当制动衬垫磨损推动器断电后，杠杆在制动弹簧力的作用下绕下铰点P逆时针转动，同时拨杆在调整螺栓的作用下向上转动，此时只是外套转动，当推动器通电推杆推起时，拨杆在杠杆孔上边沿的推动下按A-A向视图标注方向连同外套、单向轴承、内套一起转动，同时通过拉杆作用使两制动臂绕底座铰点向制动盘**转动，恢复由于磨损而释放的制动弹簧长度，使制动力矩在使用过程中保持恒定。
三、产品结构尺寸及性能参数
1、产品结构尺寸（见图3和表1）
