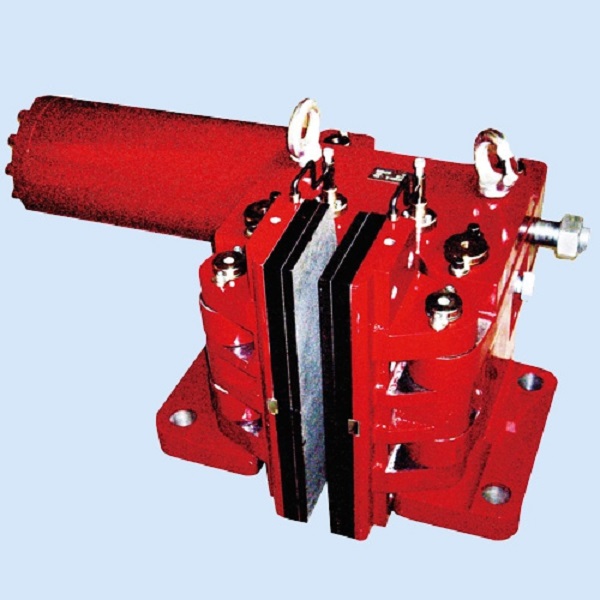

**,**D Series Safety Brakes
应用:液压安全(紧急)制动器，是一种使用在低速轴(卷筒轴)上的大功率制动装置，可广
泛用于大中型起重机、港口装卸机械起升以及臂架府仰机构低速轴的紧急安全制动。矿用
卷扬机、提升机和大功率倾角式皮带运输机的工作制动和紧急安全制动，缆车和索缆起重
机驱动机构的安全制动，铸造起重机等特种起重机起升机构低速轴的安全(紧急)制动。
4.4、液压失效保护盘式制动器SDBH250-I,失效保护制动器调整及调试要求
4.4、液压失效保护盘式制动器SDBH250-I,失效保护制动器调整及调试要求
4.4.1盘型制动器的调整
4.4.1.1将制动器与液压系统相连，液压系统正常工作后，调整制动盘与制动闸瓦间隙在1～1.5mm。调整时，一副制动器的两个闸瓦应同时调整。调整好后，应进行试运转，并重新测量其间隙，如有变化应进一步调整。
4.4.1.2闸瓦间隙调整好后，系统突然断电，观察制动器闸瓦是否能立刻贴到制动面上，如达不到要求应重新检查，直到调整正常为止。
4.4.2盘型制动器的安装调试要求
4.4.2.1各制动器的制动缸对称**线水平面与主轴轴心线应在同一水平面内，其偏差△不得大于&plu**n;3mm。
4.4.2.2在闸瓦与制动盘全接触的情况下，实际的平均摩擦半径不得小于设计的平均摩擦半径。
4.4.2.3支架两侧面与闸盘两侧面的不平行度不大于0.2mm（**平面）。
4.4.2.4闸瓦粗糙度不大于Ra3.2um，偏摆不大于0.5mm。
4.4.2.5同一副制动器的支架断面与制动盘**线距离偏差不大于
&plu**n;0.5mm。制动器的支架端面与制动盘的**平面的平行度误差不得大于0.2mm。
4.4.2.6同一副制动盘两闸瓦工作面的平行度不应超过0.5 mm。
4.5.2.3制动时滑行距离长、制动力小。原因可能是：
-----超负荷使用、超速使用。
-----闸瓦间隙太大。
-----制动盘和闸瓦上有油。
-----蝶形弹簧有毛病，找出原因对症采取处理措施。
4.5.2.4闸瓦磨损不均匀、磨损太快。原因是制动器安装不正，制动盘偏摆太大，窜动或主轴倾斜太长，查明原因分别处理。
4.5.2.5松闸和制动缓慢。原因是：
-----液压系统有空气。
-----闸瓦间隙太大。
-----密封圈损坏，查明原因并修理。
4.1.2主要技术性能
4.1.2.1、提供平稳均匀的摩擦制动力；
4.1.2.2、产品及零部件互换性好；
4.3、TP系列盘型制动器主要技术参数
TP系列盘型制动器主要技术参数如表所示
|
型号
参数
|
TP1-25
|
TP1-40
|
TP1-60
|
TP1-63
|
TP1-63B
|
TP1-80
|
|
TP2-25
|
TP2-40
|
TP2-60
|
TP2-63
|
TP2-63B
|
TP2-80
|
|
|
额定正压力KN
|
25
|
40
|
60
|
65
|
65
|
80
|
|
油压 Mpa
|
5.2
|
8.3
|
6
|
6
|
6.5
|
7
|
|
活塞有效面积cm2
|
78.84
|
78.84
|
150.13
|
150.13
|
137
|
150.13
|
|
**闸瓦比压N/ cm2
|
71.23
|
114
|
84
|
84
|
84
|
106
|
|
允许**摩擦温度℃
|
210
|
210
|
210
|
210
|
210
|
210
|
