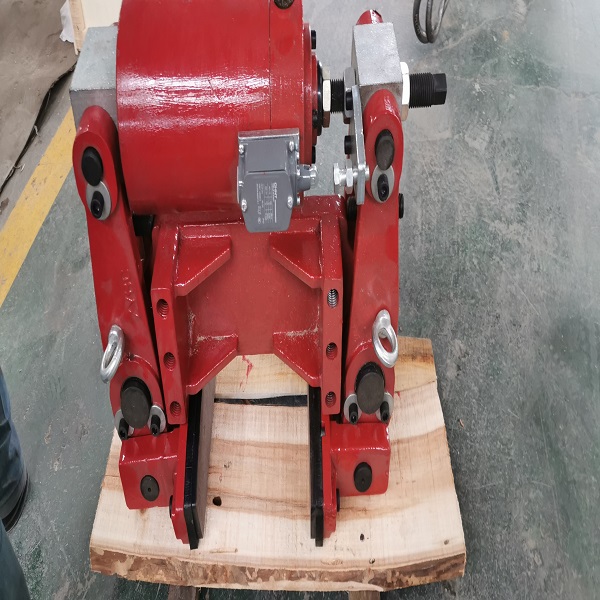

■ YLBZ系列液压轮边制动器
YLBZ液压轮边制动器主要作为港口、码头等露天使用的大中型起重机及港口装卸机械工作状态下的防风制动和非工作状态下的辅助防风制动。
主要特点
● 结构紧凑，造型美观。
● 碟簧液压缸性能优良，严格按照GB/T15622-1995设计、生产、制造。
● 采用常闭式设计，液压站驱动施力于碟形弹簧而释放，安全可靠。
● 设置限位开关，进行联锁保护。
● 无石棉摩擦片性能稳定，安装结构形式新颖独特，更换方便。
● 制动块动作采用连杆结构，确保制动器松闸时摩擦片平面各处与车轮端面间隙均等。消除以往松闸状态摩擦片附贴制动轮现象。
● 防腐型设计，全部紧固件和销轴为不锈钢制造。
（B）YLB系列电力液压轮盘制动器是以引进德国EMG公司全套设计与制造技术出产的Ed电力液压推动器作为驱动装置的“常闭式”安全制动装置（根据需要亦可出产“常开式”）。该产品主要合用于起重、运输、矿山等机械驱动装置低速轴上的机械制动，具有寿命长、摩擦材料机能不乱、制动衬垫更换利便等长处。另外推动器若装上相应的辅件，可实现制动时间可调。推动器的技术机能符合JB/T1063-2006尺度，详见Ed系列电力液压推动器仿单。
本厂主要产品有：
YT1,ED,YTD.系列电力液压推动器
JZ，MW,TJ2,ZWZA,ZWZ3系列电磁制动器
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列电力液压制动器
QP，CQP系列气动钳盘式制动器。
DCPZ系列电磁钳盘式制动器
YPZ系列臂盘式制动器
**D系列安全制动器
SH，ST系列液压失效保护制动器
DADH系列液压直动制动器
SE系列电磁失效保护制动器
YFX,YDGZ,YLBZ,系列防风制动
SP系列气动失效保护制动器，
DP系列电机盘式制动器
另定做各种制动轮，制动盘，根据用户需要定做各种非标制动器。
四、结构及工作原理：
1、结构（见图）
由单弯臂钳盘式制动架、直角连接板和Ed电力液压推动器三大部门组成。
2、工作原理：
推动器通电前制动器在制转动簧的作用下处于制动状态（常闭态），推动器通电后推动器工作，推杆推起，同时压缩制转动簧，通过杠杆系统打开制动块（松闸）。当推动器断电后，推动器推杆在制转动簧的作用下迅速复位，通过杠杆系统使制动块夹紧驱动轮边（抱闸）。
