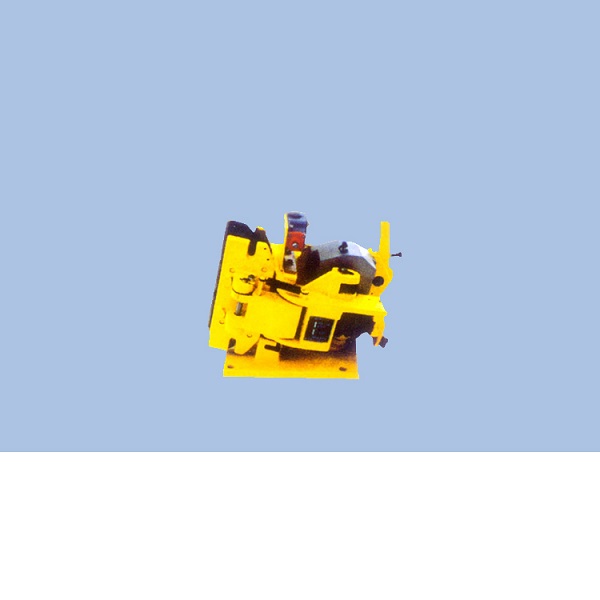

4SE,450SE,3SE,5SE,560SE，561SE,56SE电磁失效保护制动器
4SP,450SP,3SP,5SP，气动失效保护制动器
4SH,450SH,3SH,5SH液压保护制动器
制动力有一组碟形弹簧通过传递把力施加在两个摩擦片上产生。当释放能量消失或发现机械系统出现故障，制动器动作与制动力相平衡的释放以能量由下列方式产生：
电力型SE系列
液压型SH系列
气动型SP系列
2种失效保护盘式制动器A：工作制动器，允许高频率制动。制动力大，维修费用低，带衬垫磨损自动补偿装置，响应时间短。安装公差大：制动盘端面跳动，**值0.2mm.。底座相对于盘的垂直度偏差，**值4%o。制动盘相对于底座的**距偏差**值2.5mm.
该系列包括下列类型制动器：
561SE 560SE 56SE 5SE 450SE 4SE 3SE制动器。
电磁释放。
工作时需有ESE/ESP电控箱。
5SH 450SH 4SH 3SH 904SH制动器。
液压释放。
工作时需有液压站。
5SP 450SP 4SP 3SP制动器。
气动释放。
液压安全(紧急)制动器，是一种使用在低速轴(卷筒轴)上的大功率制动装置，可广泛用于大中型起重机、港口装卸机械起升以及臂架府仰机构低速轴的紧急安全制动。矿用
卷扬机、提升机和大功率倾角式皮带运输机的工作制动和紧急安全制动，缆车和索缆起重
机驱动机构的安全制动，铸造起重机等特种起重机起升机构低速轴的安全(紧急)制动。
Application:
Hydraulic safety (emergency) brakes are high-power brakingdevices which can be wildly used as emergency safetybrake
on low speed shafts for the lifting control and pitchingmechani** of various large and middle crane、port handling
machinery. They are also applied for the same purpose formine winder ,lifter ,elevators ,belt conveyers ,cablecars,
foundry and cable cranes and so on.
■常闭式设计,安全可靠;特制碟簧施力制动,需另配液压驱动释放装置。
■动作灵敏，闭合(上闸)时间短。
■可配有开闸限位开关和衬垫磨损极限限位开关，可进行联锁保护和故障显示(采用PLC控
制时)。
■高性能无石棉硬质摩擦衬垫，摩擦系数稳定，不损伤制动盘且对水介质和盐雾(海水)不敏感。
■合理的密封结构设计和进口密封件。效果好、寿命长。
■安装位置灵活，使用、调整、维护简单。
主要特点
Main feature:
■Normally closeddesign, safe and reliable; specially-designed disc springsapplied.
■Swift acti** andshort braking time.
■Equipped withrelease limit switch and lining wear limit-switch can realizeinterlocking protection and failure
indication by PLC.
■Brake lining is madefrom non-a**estos hard material, which has high and stable frictionperformance, and it is
insensitive to water, salt and other environmentalagents.
■Excellent sealingensure the brake long service life.
■Convenient ofinstallation and ease of maintenance.
安全制动器。制动力大，和工作制动器一样。
发现的情况下，用作紧急制动，正常情况下静态制动器响应时间短。
安装公差大，制动盘端面跳动：**值&plu**n;0.2mm。底座相对于盘的垂直度偏差：&plu**n;0.4‰。
该系列包括下列类型制动器：
所有SE系列。电磁释放。工作时须有配套电源ESE/ESP(具体参数见配套电源)。
所有SH系列—主要是ST系列。液压释放。工作时带有液压站。
所有SP系列。气动释放(5bar)
备注：ST1SE、ST2SE仅适合用作安全制动器。当使用频率很低时也可用作工作制动器。
■根据用户不同的需求，可加装下列装置：
●衬垫磨损显示(通过显示开关或衬垫里的磨损线实现)。
●制动显示(通过显示开关实现)。
●手动释放显示(通过显示开关实现)
●特殊应用
●用于盘温非常高时的烧结衬垫，特种衬垫(无火星等)
●特殊盘(厚度、直径、材料等)。
