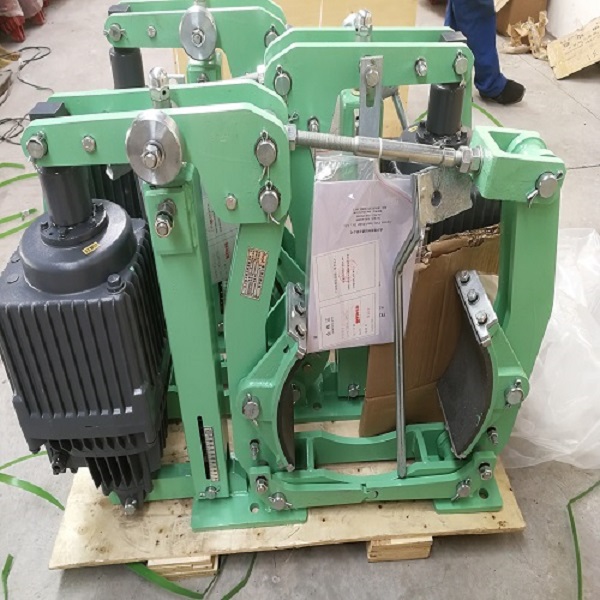

YWZ9系列电力液压块式制动器是以Ed系列电力液压推动器作驱动装置。其安装尺寸符合JB/ZQ4333-86标准。主要用于起重、运输、冶金、矿山、港口、建筑等机械驱动装置的机械制动，产品符合GB63333-86标准。
该产品系列产品以Ed系列推动器作为驱动装置，具有如下特点：
1.动作性能优良，密封性能好，外壳防护等级高。
2.压铸成型制动衬垫，更换方便、迅速、寿命找、利用率高。
3.主要动动铰点高自润滑轴承及轴孔，制动架传动效率高、动作灵敏可靠且寿命长。
4.联锁式等退距装置，自动均等无须调整，均等效果0。
正常工作条件
环境温度周围工作环境中不得有易燃、易爆、及腐蚀气体，空气相对湿度不大于90%；
一般用于三相交流电源50Hz、380V（请注意推动器铭牌）
电机安装地点海拔高度符合GB755-87。
环境温度周围工作环境中不得有易燃、易爆、及腐蚀气体，空气相对湿度不大于90%；
一般用于三相交流电源50Hz、380V（请注意推动器铭牌）
电机安装地点海拔高度符合GB755-87。
主要技术参数
|
型号
|
制动力矩N.M
|
退矩
|
b
|
C
|
D
|
d
|
F
|
G1
|
G2
|
H
|
h1
|
i
|
K
|
M
|
|
|
推动器
|
匹配推动器
|
||||||||||||||
|
YWZ-200/23
|
Ed23/5
|
0.7
|
80
|
160
|
200
|
14
|
90
|
165
|
255
|
490
|
160
|
55
|
145
|
140
|
|
|
YWZ9-200/30
|
Ed30/5
|
||||||||||||||
|
YWZ9-250/23
|
Ed23/5
|
1.0
|
100
|
160
|
250
|
18
|
100
|
200
|
290
|
550
|
190
|
65
|
180
|
170
|
|
|
YWZ9-250/30
|
Ed30/5
|
||||||||||||||
|
YWZ9-250/50
|
Ed50/6
|
195
|
|||||||||||||
|
YWZ9-300/30
|
Ed30/5
|
1.25
|
125
|
160
|
300
|
18
|
115
|
245
|
315
|
580
|
225
|
80
|
220
|
215
|
|
|
YWZ9-300/50
|
Ed50/6
|
165
|
|||||||||||||
|
YWZ9-300/80
|
Ed80/6
|
||||||||||||||
|
YWZ9-315/30
|
Ed30/5
|
1.25
|
125
|
160
|
315
|
18
|
115
|
245
|
315
|
580
|
225
|
80
|
220
|
215
|
|
|
YWZ9-315/50
|
Ed50/6
|
195
|
|||||||||||||
|
YWZ9-315/80
|
Ed50/6
|
||||||||||||||
|
YWZ9-400/50
|
Ed50/6
|
1.25
|
160
|
195
|
400
|
22
|
140
|
300
|
400
|
710
|
280
|
100
|
270
|
275
|
|
|
YWZ9-400/80
|
Ed80/6
|
||||||||||||||
|
YWZ9-400/121
|
Ed121/6
|
240
|
770
|
||||||||||||
|
YWZ9-500/80
|
Ed80/6
|
1.6
|
200
|
195
|
500
|
22
|
180
|
365
|
505
|
840
|
335
|
130
|
325
|
340
|
|
|
YWZ9-500/121
|
Ed121/6
|
240
|
|||||||||||||
|
YWZ9-500/201
|
Ed201/6
|
||||||||||||||
|
YWZ9-600/121
|
Ed121/6
|
1.6
|
250
|
240
|
600
|
27
|
220
|
450
|
580
|
1025
|
425
|
170
|
400
|
425
|
|
|
YWZ9-600/201
|
Ed201/6
|
||||||||||||||
|
YWZ9-600/301
|
Ed301/6
|
||||||||||||||
|
YWZ9-630/121
|
Ed121/6
|
1.6
|
250
|
240
|
630
|
27
|
220
|
450
|
580
|
1025
|
425
|
170
|
400
|
425
|
|
|
YWZ9-630/201
|
Ed201/6
|
||||||||||||||
|
YWZ9-630/301
|
Ed301/6
|
||||||||||||||
|
YWZ9-700/201
|
Ed201/6
|
1.6
|
280
|
240
|
700
|
27
|
240
|
500
|
630
|
1120
|
475
|
190
|
450
|
476
|
|
|
YWZ9-700/301
|
Ed301/6
|
||||||||||||||
|
YWZ9-710/201
|
Ed201/6
|
1.6
|
280
|
240
|
700
|
27
|
240
|
500
|
630
|
1120
|
475
|
190
|
450
|
476
|
|
|
制动器型号
|
H1
|
H2
|
制动力距
|
备注
|
制动轮直 径
|
**小厚度
|
中部厚度
|
||
|
|
安装尺寸
|
**小尺寸
|
|||||||
|
YWZ-100/18
|
346
|
321
|
18
|
40
|
负 载
持 续
率40%
|
|
100
|
2
|
2.5
|
|
YWZ-150/25
|
400
|
360
|
20
|
100
|
|
|
|
|
|
|
YWZ-200/25
|
380
|
365
|
22
|
200
|
|
|
150
|
2.5
|
3
|
|
YWZ-300/25
|
400
|
385
|
150
|
320
|
|
|
|
|
|
|
YWZ-300/45
|
490
|
465
|
60
|
630
|
|
|
200-300
|
3
|
4
|
|
YWZ-400/45
|
490
|
465
|
205
|
1000
|
|
|
|
|
|
|
YWZ-400/90
|
610
|
560
|
85
|
1600
|
|
|
400-500
|
4
|
5
|
|
YWZ-500/90
|
610
|
560
|
225
|
2500
|
|
|
|
|
|
|
YWZ-600/90
|
593
|
565
|
412
|
3200
|
|
|
800
|
4
|
5
|
|
YWZ-600/180
|
843
|
775
|
162
|
5000
|
|
|
|
|
|
|
YWZ-700/180
|
840
|
768
|
310
|
8000
|
700
|
4
|
5
|
||
|
YWZ-800/180
|
829
|
771
|
526
|
10000
|
|
|
|
||
|
YWZ-800/320
|
887
|
815
|
382
|
12500
|
800
|
6
|
6
|
||
●制动器安装方式：
○纵装：松开螺母4、5使主弹簧处于自由状态，松开6、8螺母，转动螺杆7撑开制动臂，再将制动器套装在制动轮节器9— 弹簧座Spring base 上。10—弹簧架刻度机 Spring notches
○横装：当制动轮已装在电机与其它机件之间时，松开螺母4、5、6、7、8，转动螺杆取下螺杆3和7，将制动臂放倒。从侧南装到制动轮上。
●制动器的调整
○推动器工作行程的调整
在保证闸瓦**小退距的情况下，推动器的工作行程愈小愈理想，因此需要调节其安装高度H1，其调整方法：松开螺母6和8（见图），转动螺杆7，使H1安装尺寸符合表1的要求。调好后拧紧螺母6、8。
○制动力矩的调整
松开螺母4，夹住螺杆的尾部方头，转动螺母5，使方形弹簧座位于弹簧架刻线以内，调整发后将螺母4和5拧紧退即可。
○制动瓦的退距调整
当制动瓦打开时，调整螺栓1，使两边退距基本保持一致。
○固定制动瓦的螺母（见图），应松紧适当，使制动瓦与制动轮可以随位。
□使用和维修
要定期检查制动器的工作状况。
检查时应着重以下各项：
○制动器的构件无能运动是否正常，调整螺母是否紧固。
○推动器的构件是否正常，液压油是否足量。有无漏油和渗油现象。引入电线的绝缘是否良好。
○尺寸H1不得小于表1所列之**小尺寸，如超出要求须立即调整，否则失去制动作用。
○制动瓦是否正常的靠在制动轮上，磨擦表面的状态是否完好，有无油腻脏物。当制动衬垫的厚度达到表2中的数值时，则应更换制动衬垫。
○制动轮的温度不应超过200℃。
○杠杆和弹簧发现裂纹应更换。
