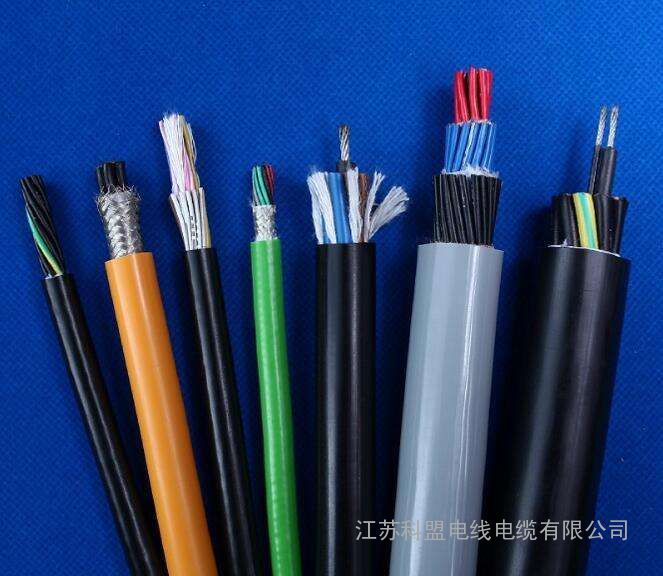

机器人电缆 聚氨酯拖链电缆

聚氨酯电缆厂家江苏科盟电线电缆有限公司聚氨酯拖链电缆厂家直销，我们主要是做柔性拖链电缆、随行电缆、起重机电缆、行车电缆、卷筒电缆、电梯电缆、美标UL线缆、欧标CE线缆， 拖链电缆,高柔性拖链电缆 厂家直销 耐油拖链电缆耐磨抗拉

科盟专业设计品质保证，厂家长期供应高柔性拖链电缆、扁电缆、卷筒电缆、伺服电机编码器电缆、耐油电缆、聚氨酯防海水电缆、行车手柄控制电缆等系列，另外江苏科盟电线电缆有限公司还可为客户按要求订制各类特种电缆！

江苏科盟电线电缆有限公司愿与您共同发展！谢谢

【拖链电缆】基本说明

科盟拖链电缆适用于连续往复下的安装，特别是工业作用下的频繁弯曲场合，如现机械代化机械标准部件的拖链中及物流系统、操控系统、机械自动化系统等。数控、设备、冲压、木材石材机械、玻璃与门窗机械、注塑机、机械（人）手、、重型机器厂、汽车制造、起重运输设备、自动化仓库、码头、消防车等的室内外环境需要屏蔽的高频弯曲场所，特别是需要无差异和信号稳定的信息传导与。

【拖链电缆】产品特点

（1）高柔性—拖链电缆采用多股精绞无氧铜丝做导体保证了线身的柔软性；

（2）耐弯曲—优化成缆节距+特殊结构设计+精心选材，适用于高频弯曲场合不断芯；

（3）使用方便—芯线绝缘颜色可依据客户要求订制；

（4）抗电子干扰—拖链电缆整体镀锡铜丝编织屏蔽密度85%以上，有效的抵抗了外部高频电磁干扰；

（5）抗拉—柔性包裹材料-无纺布包裹线身+抗拉丝填充，在电缆来回弯曲运动是有效的起到缓冲作用；

（6）耐磨、耐油、防水、抗老化—特种柔性专用护套料（颜色可由客户选定）弯曲寿命1000万次以上护套不破裂；

（7）为用户提供替代进口的拖链电缆 或者用户要求较高的拖链电缆；

（8）扁平拖链电缆可多根并排**使用、有效的节省了电缆的安装空间。

【拖链电缆】电缆结构

导体：拖链电缆多股精绞超细无氧铜丝做导体符合VDE0295 6类标准和IEC228 6类标准

绝缘：特殊改良复合材料绝缘或者PE材料绝缘

颜色：≤0.5mm?颜色标识，棕、黑、蓝、紫、粉红、橙

＞0.5mm?黑色数字白色号码编号，3芯以上带有黄绿接的线

内衬层：特殊无纺布包裹缠绕

内护套：可选

屏蔽：镀锡铜网编织屏蔽，密度85％以上

护套：拖链电缆特种弹性体外护套材料/PUR材料，颜色可自行选定。

【拖链电缆】技术指标

导体阻抗20度：20 M Ohm.Km

测试交流电压：50Hz 3000V

额定电压：U0/U ＜ 0.5mm? 300/300 V

≥ 0.5mm? 300/500 V

测试电压： U 3000V符合DIN VDE 0281第2部分

温度范围：℃ 常规拖链电缆使用温度-30℃～+80℃

（科盟特种拖链电缆可订制使用温度-55℃～+105℃）

拖链电缆持续运动时的最小弯曲半径：4× 电缆外径

【拖链电缆】安装要求

聚氨酯拖链电缆生产厂家浅析移动高柔性拖链电缆安装时通常需要注意的几点：

（1）建议高柔性拖链电缆分开并排安装，在不同直径的电缆要一层层的进行安装或是并排安装的情况下，我们建议使用分离器。

（2）电缆外径大于0.394英寸（10mm）的高柔性拖链电缆不能使用分离器，此时的高柔性拖链电缆应该宽松的放置在导管中，然后再放入拖链，导管的横截面需要经所有的电缆横截面的和还要大很多。

（3）高柔性拖链电缆在分离器中需要能自由活动，处于考虑高柔性拖链电缆直径和拖链的内部尺寸之间必须要有10%的自由空间。

（4）请注意：高柔性拖链电缆经过拖链和弯曲处时不能受力，如果有几层缆层，那么在弯曲处高柔性拖链电缆之前需要有相应的间隙。

（5）要注意：拖链中的电缆敷设不能有扭转的情况，所以要在安装前先从电缆盘只放下来的电缆。

（6）拖链或边接处的重量分布要对称，重的电缆要对着拖链靠外敷设，而较小的高柔性拖链电缆则要铺在中间。

（7）所有高柔性拖链电缆的固定点和拉动电线的设备上都要安装消除拉力负荷的夹具，在外护套上只能大面积夹住，避免芯线收到挤压，同时也要避免高柔性拖链电缆移位。

（8）通常应该只使用高柔性拖链电缆，要严格遵守我厂规定的高柔性拖链电缆允许的弯曲半径。

（9）如拖链有损坏时，电缆也应该更换，因为高柔性拖链电缆同时也收到拉伸。

（10）安装高柔性拖链电缆或者其他移动场合电缆时，应充分将电缆内应力去除（如有内应力情况下），可采取自由悬挂数日的方法。

拖链电缆,高柔性拖链电缆 厂家直销 耐油拖链电缆耐磨抗拉 品质保证 使用方便 厂家直销 快速交货！

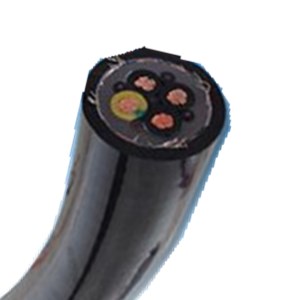

聚氨酯拖链电缆　

应用范围

适用温度范围　-50　至　 80°C

非屏蔽型电缆的弯曲半径只有电缆外径的5倍

聚氨酯拖链电缆适合安装于现代化的自动化生产线，不仅在室内，而且可在露天安装，使用寿命极长

　　　　　适用于干燥或潮湿的室内，强应力缓释或强制引导的自由连续往复运动下安装，工业使用环境下的频繁弯曲场合。如木工机械、机床加工设备、物流输送系统、机器人、起重设备场合等

对绞节距短，抗串音特性、适用于高速信号回线的配置场合中

　　　　产品特性：

　　　　　防水、防油、耐寒、防腐蚀、防紫外线、耐磨、阻燃，耐弯曲（频繁弯曲：1000万次以上不断芯）

　　　　适用于快速移动安装场合。

　　　　　电缆结构：

　　　　　导体：采用多股超细精绞无氧铜丝，符合VDE0295CLASS 6类标准

　　　　　绝缘：特殊PVC混合或TPE(客户可选）

　　　　　颜色：≤0.5mm　颜色表示：棕、黑、蓝、紫、粉红、橙

　　　　　　普通机械应力下，适用于潮湿环境中的机械工具和传输线产品特性

电缆外径极小，是现有拖链系统中弯曲半径的电缆

其绝缘料和外护套材料确保电缆可抗任何工业应用环境中的机械磨损和化学侵蚀

无卤材料　?　耐低温至　-40°C，仍保持柔性　?　抗微生物、抗水解　?　不粘连

聚氨酯外护套的阻燃特性符合VDE 0472　第　804　部分，B类试验(IEC 60332.1)

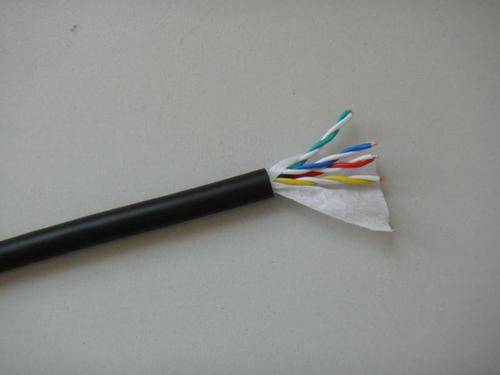

用于较长的拖链行程电缆结构　

采用多股细绞超细裸铜丝

TPE　芯线绝缘

黑色芯线白色数字编号

带有绿/黄双色接地芯线标识

绝缘芯线绞合小节距成缆

无纺材料包覆

特制聚氨酯外护套

银灰色　(RAL 7001)

无纺材料包覆之外，TPE　内护套

镀锡铜丝编织屏蔽

特制聚氨酯外护套

银灰色　(RAL 7001)

　技术参数　弯曲半径　

移动安装：　5 x　电缆外径

固定安装：　3 x　电缆外径　

移动安装：　7,5 x　电缆外径

固定安装：　4 x　电缆外径　芯线标识　黑色芯线白色数字编号(VDE0293)

　导体结构　VDE 0295第6类导体采用多股细绞成束超细裸铜丝

绝缘电阻　> 1TΩ　x cm　芯线接地标识　G=有绿/黄双色接地标识, X=无绿/黄双色接地标识　工作电压　300 / 500 V　测试电压　3000 V　符合标准　VDE 0245/0281　使用温度范围　固动安装：　-40°C　至　 80°C

移定安装：　-50°C　至　 80°C G=有绿/黄双色接地标识; X=无绿/黄双色接地标识。　

聚氨酯具有许多优点:

a.　不容易因各种环境因素像PVC　那样老化变硬,也不会像PE　那样老化而应力开裂,导致电缆的电气性能和耐环境性能降低。

b.　有着与橡胶一样的耐磨、柔软、耐侯性好的特点,但其加工工艺却比橡胶简单得多,可以像PVC、PE　等材料一样加热挤出,而不需进行硫化。

c.　在- 60　℃低温情况下,仍能保持良好的弯曲性能,即使以很小的弯曲半径弯曲多次也不会出现开裂。

d.与其它各种电缆用材料(如芳纶、无纺布、铜丝等)　的黏合性比较好。

因此在一些使用要求较高的场合,如矿用、油井用、核电站用、舰船用以及一些野战电缆,都可以采用聚氨酯材料作为护套,以满足这

些场合的使用要求。现在聚氨酯材料正逐步取代PVC、各种合成橡胶等作为电缆的外护套,用于各种恶劣的环境中。

聚氨酯电缆护套材料的性能为

[1 ] :硬度范围宽

(Shore A15　～D90) ;　耐磨,约为天然橡胶的3　～5倍,能完全满足GJB 973A　—2004　的耐磨性能要求;

在相同硬度下,比其它的弹性体承载能力高;低温柔顺性好,在- 60　℃的低温下仍具有良好的弯曲性

能;不受臭氧侵蚀的影响;耐辐射,在105　～106 Gy的辐射剂量下仍具有满意的使用性能;聚醚型聚氨

酯材料抗霉菌性能较好,抗霉等级一般为0～1 ;广泛的耐油、脂以及酸、碱等化学品特性。

另外,应注意聚氨酯护套材料的长期工作温度一般不能超过

100　℃,否则容易发生黏连。

这种控制电缆是为需要高度弯曲，高度耐磨，连续快速运动设计而成。这种电缆作为控制连接线广泛用于：拖链系统，机器人，和移动驱动系统。

　　　防水，抗菌，阻燃等特性使得该电缆在拖链系统的优势得到的发挥，也使机器停顿次数可以小化，使得拖链系统可以减少昂贵的停机次数。

表1　阻燃型TPU　与其他常用电缆护套材料的比较

项目名称无卤低烟阻燃TPU PVC　天然橡胶氯丁橡胶无卤低烟阻燃聚烯烃

使用温度/℃　－　65　～　 90　－　40　～　 80　－　60　～　 80　－　50　～　 90　－　25　～　 70

抗张强度/MPa 20　～　50 12　～　18 7　～　25 10　～　28 10　～　15

断裂伸长率/% 300　～　700 150　～　300 300　～　700 300　～　800 150　～　300

体积电阻率/ (Ω·cm) 1012 1012 1013 1013 1012

聚氨脂材料具有较高的拉伸强度、较优的耐磨性。耐各类油脂及溶剂的侵蚀、耐低温、耐电子、磁场的辐射。广泛用于化工、轻工、纺织、建筑、家电、交通运输、航天等领域。

二、电缆特性：

1.聚氨脂材料性能稳定。

2.有着与橡胶一样的耐磨、柔软、耐高低温的特点，但其加工工艺却比橡胶简单。

3.在-60℃低温的情况下，仍能保持良好的弯曲性能。

三、电缆结构：

导体：采用99.999%退火抗拉特种无氧铜

绝缘：进口PUR复合料

颜色：依据客户指定

加强：多股高档棉线填充、非金属抗拉导体或电缆专用柔韧钢丝（可选）

护套：PUR/TPE复合料

四、详细参数：

移动速度可达到3-5米　/秒（实验数据6米/秒）

使用寿命可达1000-2000万次（实验数据2000万次）

使用温度：-60℃~130℃。

产品型号涵盖：1-60芯，0.2-180平方所有型号的聚氨酯电缆电缆。

　　　柔性PUR/TPE聚氨酯高耐磨，耐低温专用电缆【护套：护套PUR/TPE复合料，耐油、耐磨、耐弱酸碱、耐弯曲、耐撕裂、防紫外线、耐低温（零下60度正常使用）；绝缘：进口PUR/TPE复合料；移动速度可达到3-5米　/秒（实验数据6米/秒），使用寿命可达1000-2000万次（实验数据2000万次）；使用温度：-60℃~130℃。
