HS-VN型手拉葫芦
- 实施严格尺寸、确保葫芦安全性能
产品介绍
HS-VN型手拉葫芦主要应用于港口、电力、钢铁、造船、石油化工、矿山、铁路、建筑、冶金化工、汽车制造、塑料机械、工业控制、公路、大件运输、管道辅设、边坡隧道、井道治理防护、海上救助、海洋工程、机场建设、桥梁、航空、航天、场馆等重要行业以及基础建设工程的机械设备。
| 型号 | HS-VN | ||||||||||
| 起重量 吨 | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50 | |
| 标准起重高度 米 | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 运行试验载荷 千牛顿 | 7.5 | 15 | 22.5 | 30 | 45 | 77 | 150 | 300 | 375 | 625 | |
| 两钩间量小距离 毫米 | 270 | 317 | 399 | 414 | 465 | 636 | 798 | 890 | 980 | 1300 | |
| 满载时手链拉力 牛顿 | 231 | 309 | 320 | 360 | 340 | 414 | 414 | 828 | 450*2 | 450*2 | |
| 起重链行数 | 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 22 | |
| 起重链条圆钢直径 毫米 | 6 | 6 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 10 | |
| 主要尺寸 毫米 | A | 131 | 140 | 161 | 161 | 161 | 186 | 207 | 215 | 0 | |
| B | 127 | 158 | 187 | 187 | 210 | 253 | 398 | 650 | 0 | 0 | |
* 产品严格按国家3包执行，质量由中国人寿财产保险股份有限公司承保，请放心使用。
 |
 |

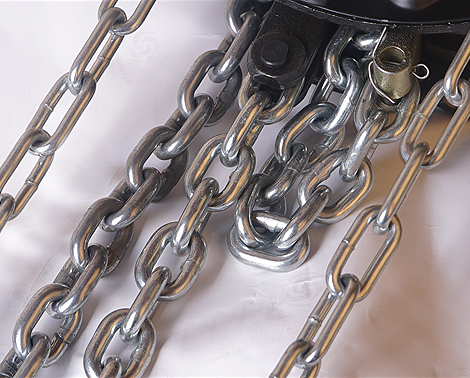

| 葫芦头及吊钩 | 80级链条 |
|
 |

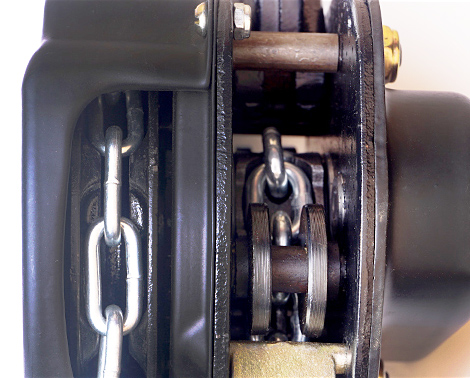

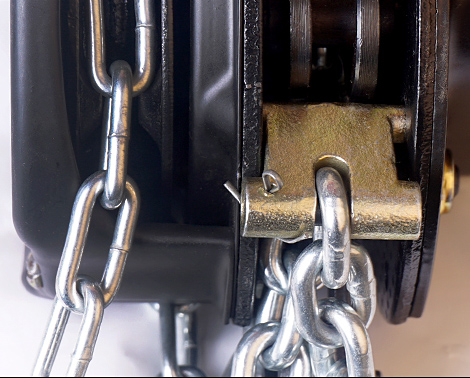

| 优质同步齿轮 | 尾环销（保护导轮） |
