VD型双轴承手拉葫芦
产品介绍
VD型手拉葫芦可用于工业、农业建筑业、矿业等的机器安装、货物起吊、车辆装卸等，尤其适用于露天及无电源作业。
| 型 号 | VD-1/2 | VD-1 | VD-1 1/2 | VD-2 | VD-3 | VD-5 | VD-10 | VD-20 | VD-30 | VD-50 | |
| 起重量(吨) | 0.5 | 1 | 1.5 | 2 | 3 | 5 | 10 | 20 | 30 | 50 | |
| 标准起重高度(米) | 2.5 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 试验载荷(吨) | 0.75 | 1.5 | 2.25 | 3 | 4.5 | 7.5 | 12.5 | 25 | 27.5 | 62.5 | |
| 两钩间量小距离(毫米) | 270 | 270 | 368 | 444 | 486 | 616 | 700 | 890 | 980 | 1300 | |
| 满载时手链拉力(牛顿) | 225 | 309 | 343 | 314 | 343 | 383 | 392 | 392 | 450*2 | 450*2 | |
| 起重链行数 | 1 | 1 | 1 | 1 | 2 | 2 | 4 | 8 | 12 | 22 | |
| 起重链条圆钢直径(毫米) | 6 | 6 | 8 | 6 | 8 | 10 | 10 | 10 | 10 | 10 | |
| 装箱毛重(公斤) | 12 | 13 | 20 | 17 | 28 | 45 | 83 | 193 | |||
| 装箱尺寸(长×宽×高) 厘米 |
28×21 ×17 |
30×24 ×18 |
34×29 ×20 |
33×25 ×19 |
38×30 ×20 |
45×35 ×24 |
62×50 ×28 |
70×46 ×75 |
|||
| 起重高度每增加1米所增加的 重量 (公斤) |
1.6 | 1.6 | 1.9 | 2.2 | 3.0 | 4.6 | 9.6 | 19.4 | 28.3 | 50 | |

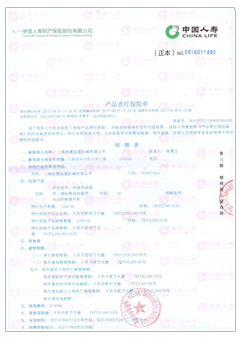

* 产品严格按国家3包执行，质量由中国人寿财产保险股份有限公司承保，请放心使用。
 |
 |

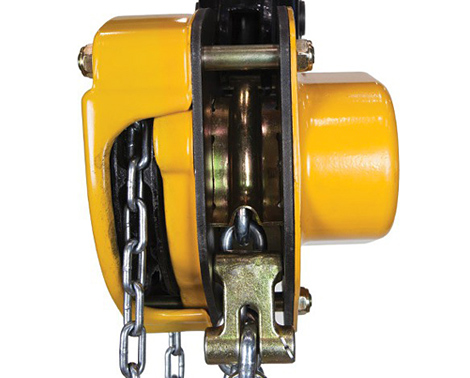

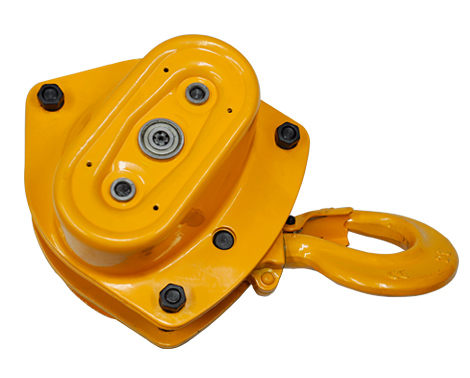

| 双轴承葫芦头 | 葫芦侧面展示 |
 |
 |

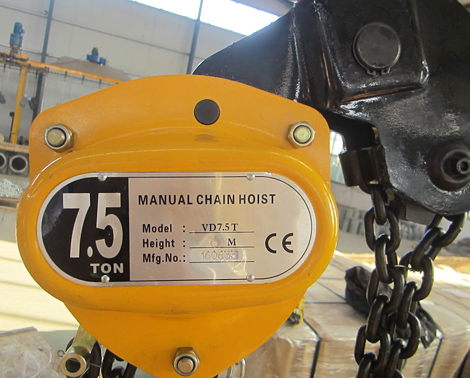

| 葫芦头整体 | 7.5吨葫芦结构 |

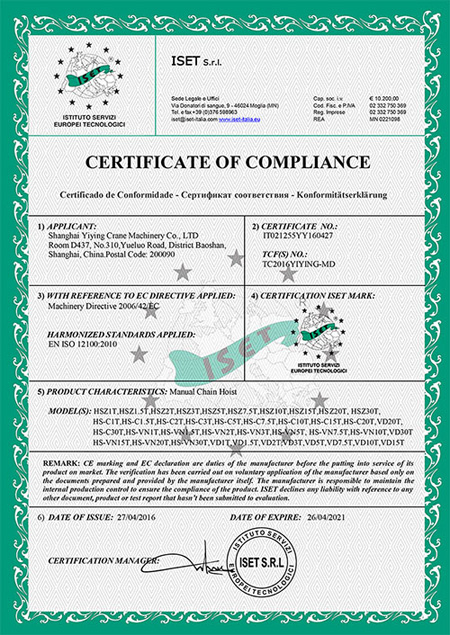

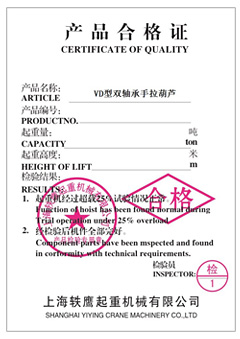

VD型号双轴承手拉葫芦认证
