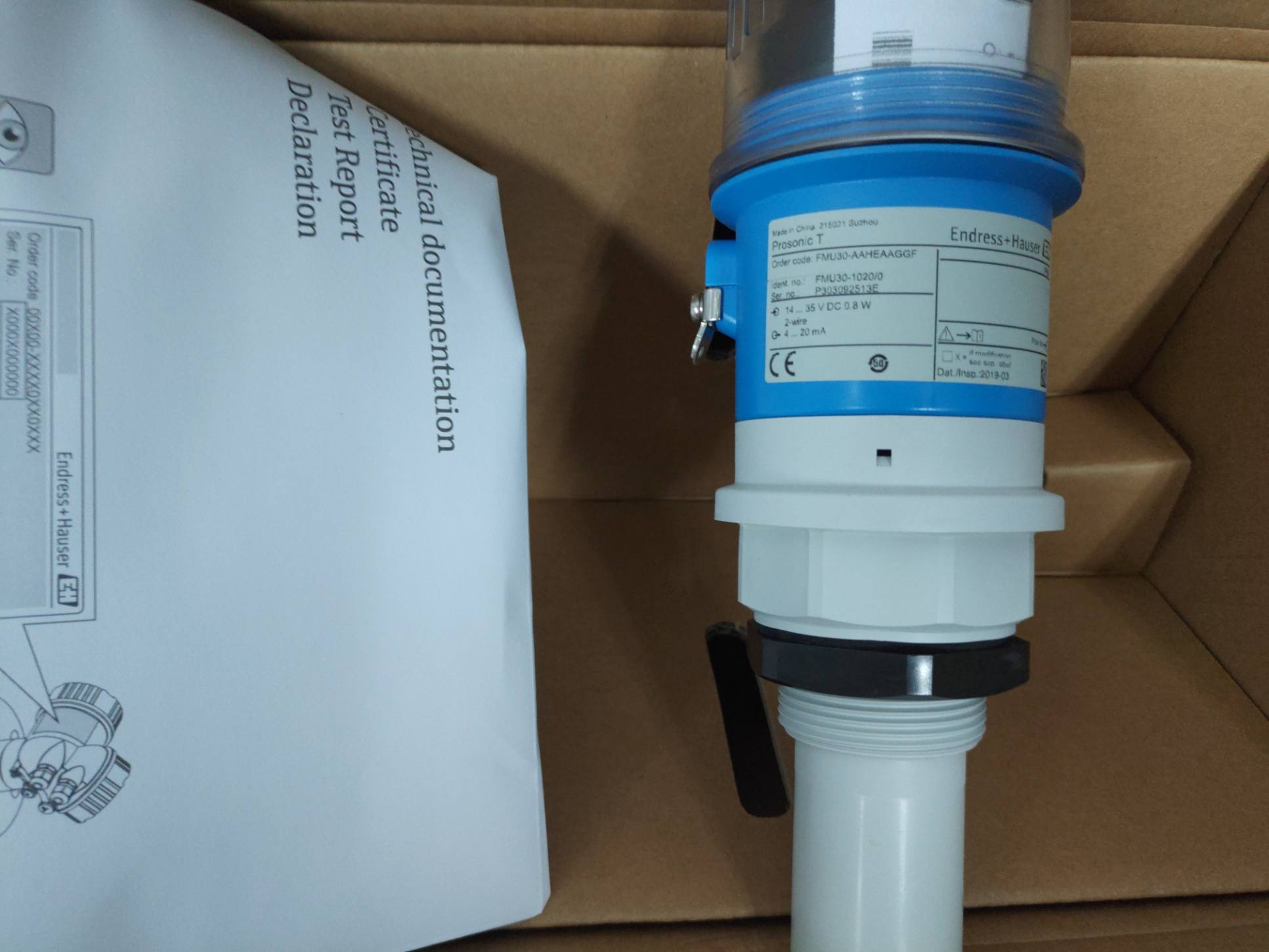

一体化的五米超声波液位计FMU30-AAHEAAGGF德国E+H非接触式测量常用于液体、浆料和固料的测量，成本维护比较低；内置温度传感器，对因温度改变导致的声速变化进行补偿，现场包络线显示，读取测量值。
[AA] 认证: 非防爆场合
[H] 显示,操作: 现场包络线显示,按键
[E] 电气连接: 电缆密封套 M20, IP68
[AA] 传感器；量程；盲区: 1-1/2"; 5m 液体/2m 固体; 0.25m
[GGF] 过程连接: 螺纹 ISO228 G1-1/2, PP
五米超声波液位计FMU30-AAHEAAGGF德国E+H的优势：
调试快捷简单
是FMU230、FMU231的理想升级替代品
防护等级好，性价比高
菜单引导功能，轻松实现现场操作
五米超声波液位计FMU30-AAHEAAGGF德国E+H安装指导：
安装探头时，应保证最高物位在盲区以下，探头端面应伸入罐内。(加安装管时例外)
注意安装角探头应与物面垂直避开加料扇区
不可在一个罐内同时安装两个ProsonicT
不能将探头安装于罐中心
五米超声波液位计FMU30-AAHEAAGGF德国E+H技术参数
连续量/液体
|
测量原理 |
超声波物位仪 |
|
特点/应用 |
一体式超声波变送器 |
|
电源/通信 |
两线制 |
|
测量精度 |
+/- 3 mm或设定量程的+/- 0.2 % |
|
环境温度 |
-20 °C...+60 °C (-4 °F...+140 °F) |
|
过程温度 |
-20 °C...+60 °C (-4 °F...+140 °F) |
|
过程压力(绝压)/最大过压限定值 |
0.7 bar ... 3 bar abs (10 psi ... 44 psi) |
|
主要接液部件 |
PP/EPDM |
|
过程连接 |
G 1-1/2" |
|
G 2" |
|
|
盲区距离 |
1 1/2"传感器：0.25 m (0.8 ft) |
|
2"传感器：0.35 m (1.15 ft) |
|
|
最大测量距离 |
1-1/5"传感器：5 m (16 ft) |
|
2"传感器：8 m (26 ft) |
|
|
输出 |
4...20 mA |
|
可选项 |
安装附件： |
|
UNI法兰2"...4" |
|
|
应用限制 |
强化学腐蚀： |
|
FMU41/42 / FDU9x |
|
|
泡沫/强扰动： |
|
|
FMU42 / FDU91 |
|
|
快速加料/排料： |
|
|
FMU90 + FDU9x |
|
|
限位检测： |
|
|
FMU90 + FDU9x |
技术参数
连续量/固体
|
测量原理 |
超声波物位仪 |
|
特点/应用 |
一体式超声波变送器 |
|
电源/通信 |
两线制 |
|
测量精度 |
+/- 3 mm或设定量程的+/- 0.2 % |
|
环境温度 |
-20 °C...+60 °C (-4 °F...+140 °F) |
|
过程温度 |
-20 °C...+60 °C (-4 °F...+140 °F) |
|
过程压力(绝压)/最大过压限定值 |
0.7 bar ... 3 bar abs (10 psi ... 44 psi) |
|
主要接液部件 |
PP/EPDM |
|
过程连接 |
G 1-1/2" |
|
G 2" |
|
|
盲区距离 |
1 1/2"传感器：0.25m |
|
2"传感器：0.35m |
|
|
最大测量距离 |
1-1/2"传感器：2 m (6.6 ft) |
|
2"传感器：3.5 m (11 ft) |
|
|
输出 |
4...20 mA |
|
应用限制 |
注意测量范围图示 |
FMU30系列的具体型号：
FMU30-AAHFAAGGF/5米
FMU30-AAHFABGHF/8米
FMU30-AAHEAAGGF
FMU30-AAHEABGHF
