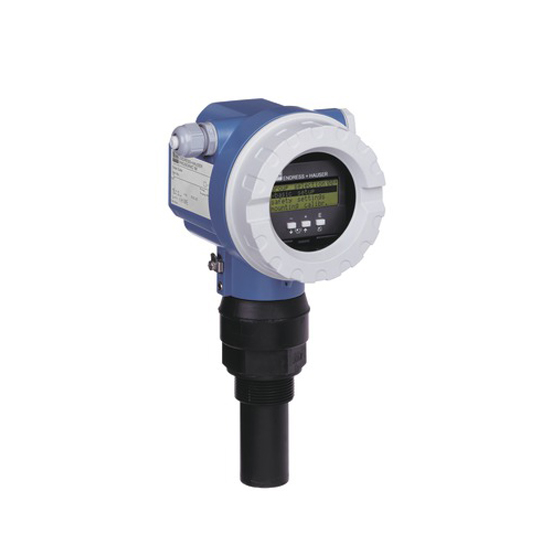

超声波测量行程时间原理Prosonic FMU40
E+H超声波液位计FMU40-ARB2A2是一款经济型物位测量仪，运用范围广，适用于复杂工况下的液体和固体散料的物位测量，测量范围可达5m。Prosonic FMU40适用于液体、浆料和固体块料的非接触物位测量以及明渠或测量堰的流量测量。两线制或四线制的一体化变送器可用于储存罐、搅拌机、料仓和传送带等复杂工况。现场包络线显示可用于简单的仪表故障诊断。
E+H超声波液位计FMU40-ARB2A2优势
• 四行纯文本显示，菜单引导式现场操作，快速简单地进行仪表调试，7种语言可选
• 现场包络线显示，完成简单的仪表故障诊断
• 提供FieldCare操作软件，用户可以方便地对仪表进行远程操作、故障诊断和测量点文件编制
• 适用于爆炸危险区域(气体-Ex, 粉尘-Ex)
• 线性化功能（最多32点）可将测量值转换成任意单位到的长度、体积或流量
• 内置温度传感器，自动校正受温度影响的声速
• 可选远程显示和操作（与变送器的最大安装间距可达20m(66ft)）
E+H超声波液位计FMU40-ARB2A2应用领域
适用于液体、浆料、淤泥和固体块料的连续非接触式物位测量；明渠和测量堰的流量测量；系统集成：HART(标准），4…20mA, PROFIBUS PA, FF基金会现场总线；最大测量范围：液体：5m 固体：2m。其它测量范围：FMU41: 液体8m，固体：3.5m；FMU42：液体：10m，固体：5m； FMU43: 液体：15m，固体：7m；FMU44: 液体20m，固体：10m
超声波液位计FMU40-ARB2A2特征和规格
液体
|
测量原理 |
超声波物位仪 |
|
产品标题 |
一体化超声波测量仪，低成本 |
|
最大测量误差 |
低测量精度 |
|
测量范围 |
无限制（量程：0,25…5m） |
|
最大过程压力 |
大气压 |
|
介质温度范围 |
-40 ... 80℃ |
|
防护等级 |
IP68 |
|
输出 |
4...20mA(Hart)，PA，基金会现场总线 |
|
输入 |
两线制16-36V DC；四线制16-36V DC，90-253V AC 50/60Hz |
|
数字式通信 |
PROFIBUS PA，基金会现场总线 |
|
危险区认证 |
ATEX、FM、CSA |
E+H超声波液位计FMU40-ARB2A2
连续料位测量
|
测量原理 |
超声波物位仪 |
|
特点/应用 |
紧凑型超声波变送器 |
|
电源/通信 |
两/四线制 (HART), PROFIBUS PA, 基金会现场总线 |
|
测量精度 |
&plu**n; 2 mm或量程1的&plu**n; 0,2 % |
|
环境温度 |
-40…+80℃（176℉） |
|
过程温度 |
-40... 80℃ |
|
过程压力（绝压）/最大过压限定值 |
0.7 bar ... 3 bar abs |
|
主要接液部件 |
PVDF |
|
过程连接 |
"G / NPT 1 1/2" |
|
盲区距离 |
0.25 m |
|
最大测量距离 |
2 m |
|
通信 |
4 ... 20 mA HART，PROFIBUS PA，基金会现场总线 |
|
证书/认证 |
ATEX，FM，CSA |
|
应用限制 |
请注意量程图 |
E+H超声波液位计FMU40-ARB2A2
连续液位测量
|
测量原理 |
超声波物位仪 |
|
特点/应用 |
一体化超声波变送器 |
|
电源/通信 |
两/四线制 (HART), PROFIBUS PA, 基金会现场总线 |
|
测量精度 |
&plu**n; 2 mm或设定量程的&plu**n; 0.2 % |
|
环境温度 |
-40 ... 80℃（-40 ... 176℃） |
|
过程温度 |
-40…80℃（-40…176℃） |
|
过程压力（绝压）/最大过压限定值 |
0.7 bar ... 3 bar abs (10 psi ... 44 psi) |
|
主要接液部件 |
PVDF |
|
过程连接 |
"G / NPT 1 1/2" |
|
盲区距离 |
0.25 m (0.8 ft) |
|
最大测量距离 |
5 m (16 ft) |
|
通信 |
4 ... 20 mA HART，PROFIBUS PA，基金会现场总线 |
|
证书/认证 |
ATEX，FM，CSA |
|
应用限制 |
出现故障时，请检查导波管；有厚泡沫层/大气泡时，请使用更高等级的探头测量；存在强粘附/冷凝时，请咨询Endress+Hauser；注意量程范围图 |
