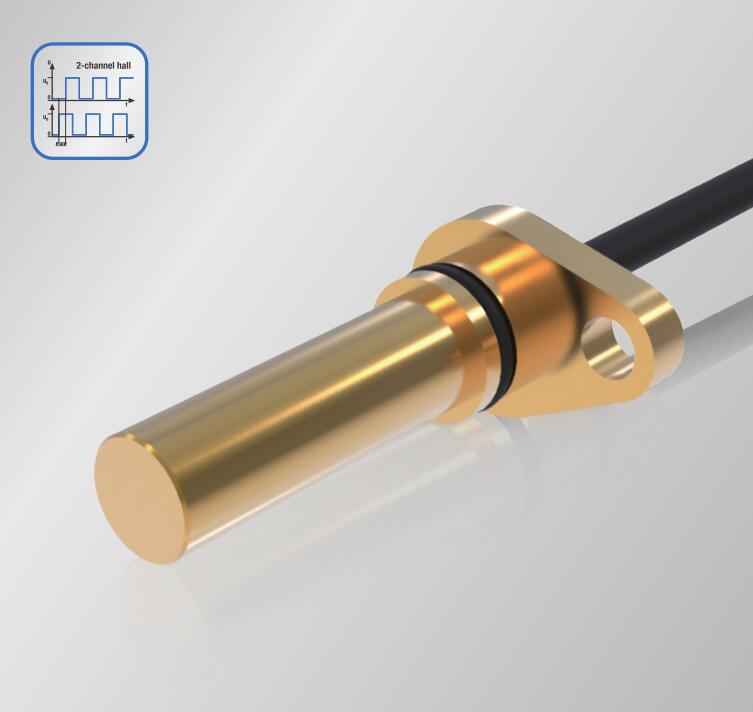

可探测钢铁等铁磁性材质齿轮或者凹槽，检测齿宽2mm
霍尔原理非接触式测量，**检测距离1.7mm
可测量的频率范围：1Hz-15KHz
AB两路方波输出，NPN集电极开路
供电电压：7-24VDC
保护：电源反接保护
温度范围：-32℃-140℃
铜外壳，坚固抗冲击性强，屏蔽电磁干扰效果**
耐油污，适用于及其恶劣环境下
高的防护等级:IP69k
典型应用：高尔夫球车，沙滩车，电动汽车，电动叉车,液压马达、船舶艉轴 、工程车
辆、汽车发动机等电机和机器设备的转速、方向反馈。
环境参数
标准温度 100°
工作温度范围 -32℃-140℃
防护等级 IP69K
电气寿命（在100℃时的MTBF） 200,000h
机械参数
机械参数
感应距离 0.2-1.7mm
相位偏移90°时齿槽宽度 4mm
齿轮直径 ≥50mm
齿厚 ≥10mm
齿轮覆盖传感器的**小宽度 ≥10mm
线束的**拉力 100N
电气参数
电气参数
供电电压 7-24V
标准电压 15V
**过电压 55V/1min
输出信号 NPN ，集电极开路
上拉电阻 ≤100K
信号输出幅值：高电平 ≥（+Ub-0.5V）
信号输出幅值：低电平 ≤+0.5V
输出信道 A、B
相位差（取决于齿轮的齿宽） 90°+/-20°
占空比 50°+/-10°
信号类型 方波
频率 1Hz-15KHz
**消耗电流+Ub=30V 30mA
推荐负载电流 5mA
**负载电流 ≤50mA
电源的反向电压 不限制
大电流注入ISO 11452-4(BCI),80% AM,20MHz...1GHz 130mA
辐射抗扰度ISO 11452-5(stripline),80% AM,1MHz...1GHz 200V/m
ESD,DIN EN 61000-4-2 空气放电16KV, 接触放电8KV
