感应原理 光电+机械离心式
外径 Φ105mm
空心轴 Φ16mm、Φ20mm、 锥轴 17（1:10）
**脉冲 2500PPR

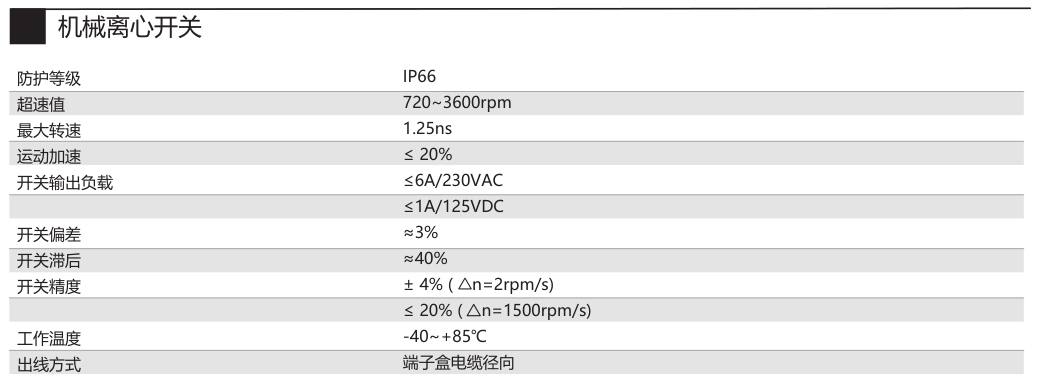

超速值 720~3600rpm
工作电压 5-30V
防护等级 IP66
机械参数
轴径（mm） 空心轴 Φ16、Φ20mm、 锥轴 17（1:10）
防护等级 IP66
每分钟**转速 3000RPM
**轴负荷 100N 轴向，300N径向
冲击 100g，6ms
振动 10g，10…2000Hz
启动力矩 ＜0.1Nm
主体材料 铝合金
主轴材料 不锈钢
外壳材料 铝合金
工作温度 -40℃…+85℃
贮存温度 -40℃…+85℃
重 量 ≈2.2Kg
机械参数
轴径（mm） 空心轴 Φ16、Φ20mm、 锥轴 17（1:10）
防护等级 IP66
每分钟**转速 3000RPM
**轴负荷 100N 轴向，300N径向
冲击 100g，6ms
振动 10g，10…2000Hz
启动力矩 ＜0.1Nm
主体材料 铝合金
主轴材料 不锈钢
外壳材料 铝合金
工作温度 -40℃…+85℃
贮存温度 -40℃…+85℃
重 量 ≈2.2Kg
输出电路 推挽输出
分度 ** 3000 脉冲/转
电源（VDC） 5-30V
无负载时消耗电流 ** 125 mA
**负载电流 &plu**n;80 mA
**输出频率 100KHz
信号高电平 **小 Ub-2.5V
信号低电平 ** 0.8V
上升时间 Tr ** 1μs
下降时间 Tf ** 1μs 短接保护 有
