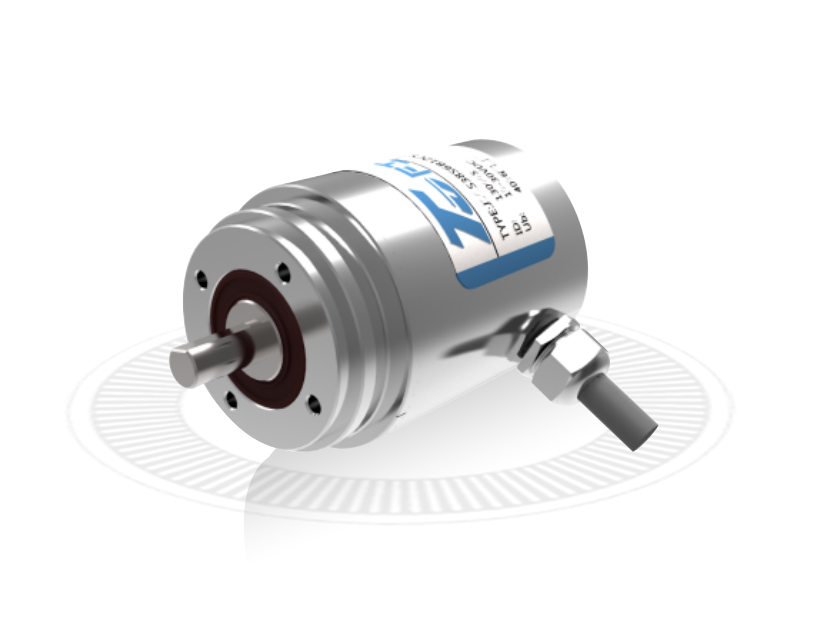

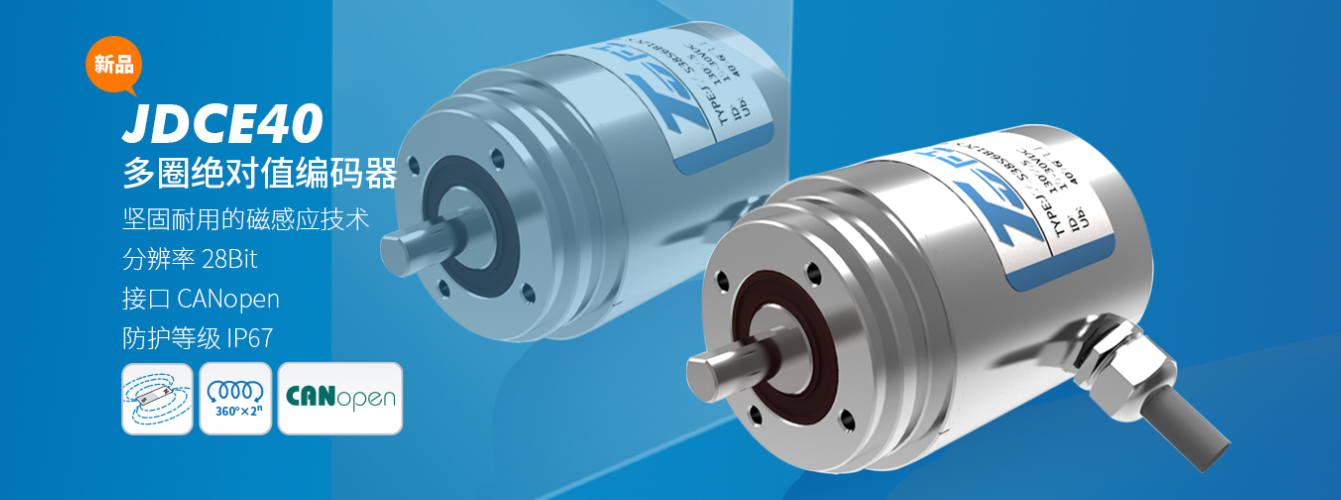

• JDCE40系列

• **值编码器

• 感应原理 磁性

• 功能原理 多圈

• 外径 Φ40mm

• 轴径 实心轴Φ6mm、Φ10mm

• 分辨率 28Bit

• 每圈步数 16384/14Bit

• 圈数 16384/14Bit

• 接口 CANopen

• 工作电压 DC10-30V

• 防护等级 IP67

技术数据 –机械参数

轴径（mm）实心轴Φ6mm、Φ10mm

防护等级IP67

每分钟**转速4000 rpm

**轴负荷轴向≤20N； 径向≤40N

冲击100g，6ms

振动10g，10...2000Hz

主体材料铝合金

外壳材料铝合金

工作温度-40℃...+85℃

贮存温度-40℃...+85℃

重量≈180g

出线方式径向出线

技术数据 –电气参数

工作电压DC10...30V

无负载时消耗电流＜60mA

接口类型CANopen

传输速率**1Mbit/s

输出码制二进制

波特率可编程设置，默认125kbit/s

从站地址可编程设置，默认节点ID为20H

计数方向可编程设置

抗 干 扰EN61000-6-2

发射干扰EN61000-6-4

接口电路保护浪涌保护（4KV） 、反极性保护 、ESD 保护（15KV）
