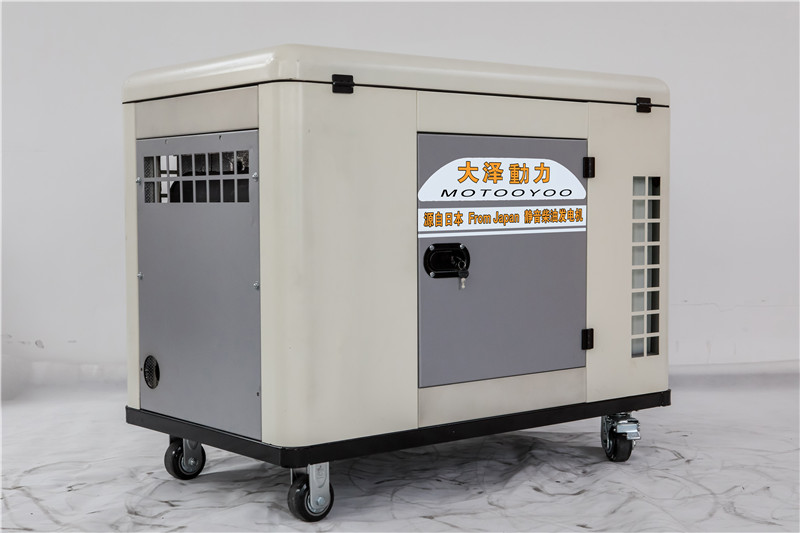

点击图片查看原图
1)机组安装：柴油发电机位于厢体内部中央，
2)排气室与机组室隔开，进气与排气采用了吸音挡板结构，保证了进气、排气良好进行，并进一步降低了噪音
3)在进行电缆连接时,用户可将电缆线一端与用电负载连接并将电缆另一端通过右侧门下的电缆出口连接到空气开关中，忌投入使用
4)控制箱安装在侧门内，打开侧门立于地面忌操作、观察仪表指针变化，极大地方便用户使用
5)工具箱：随机配套有专用工具
6)机厢内壁安装有镀锌冲孔金属板及吸音棉，美观且吸音效果好
7)排烟管：通过柔性减震垫套吊装
8)静音器：机组排气系统采用高性能静音器降噪结构，且置于机厢排风室内， 从而大大降低了运行中的噪音。
|
机组型号 |
TO19000ET |
||
|
发电机 |
额定电压 |
220/380V |
|
|
|
频率 |
50HZ |
|
|
|
最大输出 |
18KVA |
|
|
|
额定输出 |
20KVA |
|
|
|
启动方式 |
电启动 |
|
|
|
功率因数(COSφ) |
0.8/1.0 |
|
|
|
工作时间 |
8-13H |
|
|
|
燃油损耗 |
250g/kw.h |
|
|
发动机 |
引擎型号 |
TO2V98 |
|
|
|
发动机类型 |
V型双缸、风冷、直喷发动机 |
|
|
|
点火系统 |
压燃式点火 |
|
|
|
气缸数 |
2 |
|
|
|
冷却方式 |
风冷 |
|
|
|
调速方式 |
自动调节 |
|
|
|
机油容量 |
3.2L |
|
|
|
油箱容量 |
30L |
|
|
|
燃油型号 |
0#夏 -10#冬 |
|
|
电机类型 |
电机类型 |
励磁电机 |
|
|
|
额定电压 |
380/220V |
|
|
|
防护等级 |
IP23 |
|
|
|
绝缘等级 |
H |
|
|
|
相数线数 |
三相四线 |
|
|
其他 |
噪音 |
70-78dBA/7m |
|
|
|
机器尺寸 |
1300x800x1030mm |
|
|
|
重量 |
320/350kg |
|
|
选配功能 |
全自动ATS |
选配 |
|
|
|
云端控制 |
选配 |
|
|
|
云端控制介绍：通过手机APP 电脑操控发电机 |
||
柴油发电机组启动前的准备：
1.检查润滑油的油位、 冷却液液位、燃油量；
2.检查柴油机的供油、润滑、冷却等系统各个管路及接头有无漏油漏水现象；
3.检查电气线路有无破皮等漏电隐患，接地线电气线路是否松动，机组与基础的连接是否牢固；
4.若环境温度低于零度时，须在散热器内添加一定比例的防冻剂；
5.柴油发电机组次启动或停机较长时间后再次启动，应先用手压泵排尽燃油系统内的空气。
启动：
1.合上控制箱内的保险后，按启动按钮，按下按钮3~5s，若启动不成功，应等20s左右再次启动。若多次启动不成功，应停止启动操作，排除电瓶电压或油路等故障因数后，再次启动；
2.启动时应观察几油压力，若油压无显示或很低时，应立即停车检查。
运行：
1.机组启动后，检查控制箱模块各项参数；机油压力、 水温、电压、频率等；
2.通常情况下，机组启动后转速直接达到额定转速；有怠速要求的机组，怠速时间一般为3~5min，怠速时间不易过长，否则可能烧坏发电机相关元器件；
3.检查机组油路、水路及电器的渗漏情况；
4.检查机组各连接处的紧固情况，看有无松动和剧烈振动；
5.观察机组各种保护和监视装置是否正常；
6.当转素达到额定转速，起空载运行的各项参数稳定后，合闸供电；
7.检查确认控制屏各项参数是否在允许的范围内，再次检查机组的振动，有无三漏及其他故障；
8.机组运行时严禁载。
