一、简单介绍

    LH型电动葫芦双梁起重机是在70年**始生产，江河集团经过再设计的电动葫芦作为起升机构的双梁起重机。器使用工作**为A1-A5，工作环境温度为-25-40℃，适用起重量为5-32吨，跨度为7.5-22.5米，起重机运行速度为30-75米/分钟的系列产品。其操纵方式有地面操纵和操纵室操纵。该起重机适用于中等载荷的车间、仓库、料场、电站的装配、检查和装卸工作。但不适用在有爆炸危险和火灾的危险的介质中工作，不适用于在相对湿度大于85%的场所和充满腐蚀性气体的介质中工作，不适用吊运熔化金属、有毒物品和易燃易爆物品。

    二、结构特点

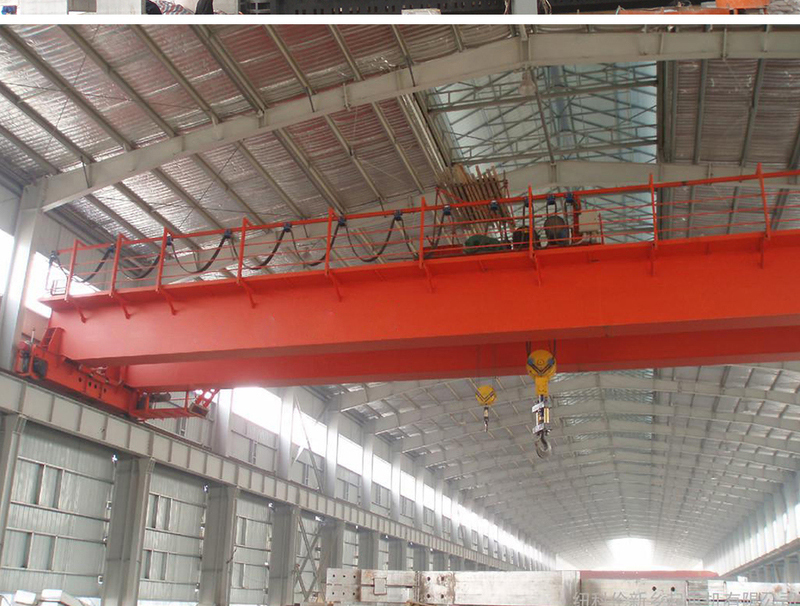

    LH型电动葫芦双梁起重机由桥架、起重小车、电控三部分组成。

    1.桥架 桥架由主梁、端梁、运行机构和走台以及栏杆组成。主梁采用偏轨箱形梁，端梁采用钢板冷弯压制成u形槽钢再组焊成箱形端梁，主端梁之间采用螺栓+减载凸缘连接形式，运行机构采用了结构紧凑的三合一驱动装置动车轮运行，走台采用花纹钢板。

    2.起重小车由电动葫芦和小车架组成。

    电动葫芦是采用CD固定式电动葫芦，通过地脚螺栓固定在小车架上，起重量大于12.5吨时小车架上同时固定两台起重量不等的电动葫芦，起重量大的为主起升机构，其中两小的为副起升机构(副钩)。小车架由工字钢、槽钢和钢板等组焊而成，小车为四轮小车，运行机构由三合一驱动装置与车轮装置组成。

    3.电控

    起重机大车电源引入采用平面集电器，小车电源引入采用软缆供电。电气控制箱安装在走台上，地面操纵采用受电门直接控制起重机升降、横行和纵行；操纵室操纵可以采用联动台或凸轮控制器等进行控制。另外还设有起升、横行和纵行限位开关保护等。
