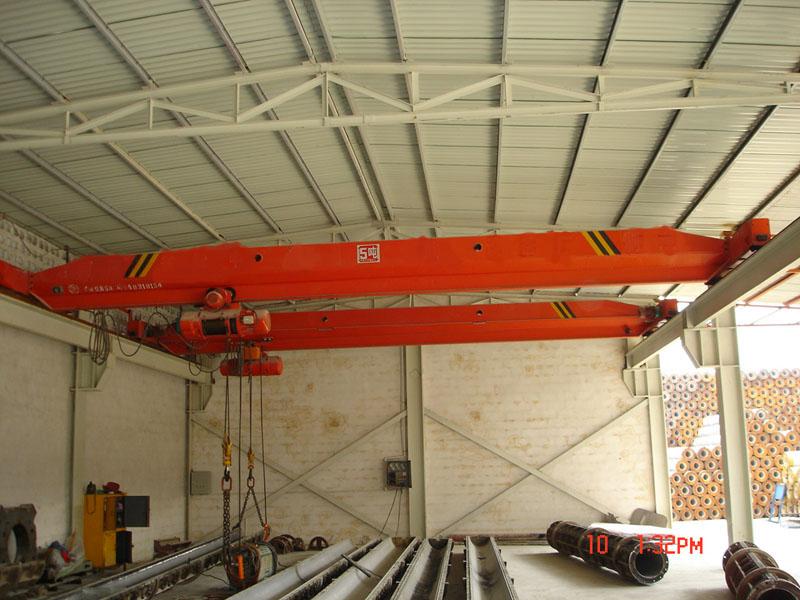

本产品广泛用于工厂、仓库、料场等不同场合吊运货物，禁止在易燃、易爆、腐蚀性介质环境中使用。本产品设有地面和操纵室两种操作形式。操纵室有开式、闭式 两种，可根据实际情况分别为左或右面安装两种形式，入门方向有侧面及端面两种，以满足用户在各种不同需要的情况下进行选择。
技术参数（1T-10T）
|
起 重 机 运 行 机 构 |
运行速推（m/min） |
（地）20 |
（地）30 |
（室） |
|||
|
速比 |
58.78 |
39.38 |
26.36 |
||||
|
电 动 机 |
型号 |
YSE822-4 |
YSE90L-4 |
ZDR100-4 |
|||
|
功率（kw） |
2×0.8 |
2×1.5 |
2×1.5 |
||||
|
转速（n/min） |
1380 |
||||||
|
起升机构 （电动葫芦） 及电动葫芦 运行机构 |
电动葫芦形式 |
MD1型 |
CD1型 |
||||
|
起升速度（m/min） |
8/0.8（7/0.7） |
8（7） |
|||||
|
起升高度（m） |
6、9、12、18、24、30 |
||||||
|
运行速度（m/min） |
20 |
||||||
|
电动机 |
锥型鼠笼型 |
||||||
|
工作级别 |
|
A3 |
|||||
|
电源 |
|
380V 50HZ |
|||||
|
车轮直径 |
|
Φ270 |
|||||
|
轨道面宽 |
|
37--70mm |
|||||
技术参数（16T）
|
起 重 机 运 行 机 构 |
运行速推（m/min） |
20/30 |
|||||
|
电 动 机 |
型号 |
YSE90L-4 |
YSE80L1-4 |
YSE90L-4 |
|||
|
功率（kw） |
2×1.5 |
4×0.8 |
4×1.5 |
||||
|
跨度（m） |
7.5-14 |
14<S≤19.5 |
19.5<S≤31.5 |
||||
|
起升机构 （电动葫芦） 及电动葫芦 运行机构 |
电动葫芦形式 |
MD1型 |
CD1型 |
||||
|
起升速度（m/min） |
3.5/0.35 |
3.5 |
|||||
|
起升高度（m） |
6、9、12、18、24、30 |
||||||
|
运行速度（m/min） |
20 |
||||||
|
电动机 |
锥型鼠笼型 |
||||||
|
工作级别 |
|
A3 |
|||||
|
电源 |
|
三相380V 50HZ |
|||||
|
车轮直径 |
|
Φ270 |
|||||
|
轨道面宽 |
|
37--70mm |
|||||
技术参数（20T）
|
起 重 机 运 行 机 构 |
运行速推（m/min） |
20/30 |
||||
|
电 动 机 |
型号 |
YSE90L-4 |
YSE90L-4 |
|||
|
功率（kw） |
4×1.5 |
4×1.5 |
||||
|
跨度（m） |
7.5-31 |
22.5--31.5 |
||||
|
起升机构 （电动葫芦） 及电动葫芦 运行机构 |
电动葫芦形式 |
HC型 |
HM型 |
|||
|
起升速度（m/min） |
3.5 |
3.5/0.35 |
||||
|
起升高度（m） |
6、9、12、18、24、30 |
|||||
|
运行速度（m/min） |
20 |
|||||
|
电动机 |
锥型鼠笼型 |
|||||
|
工作级别 |
|
A3 |
||||
|
电源 |
|
三相380V 50HZ |
||||
|
车轮直径 |
|
Φ270Φ370 |
||||
|
轨道面宽 |
|
37--70mm |
||||
