中文名

电动葫芦

概 述

一种特种起重设备

概 况

主要结构 安装使用 运行条件

1组成结构

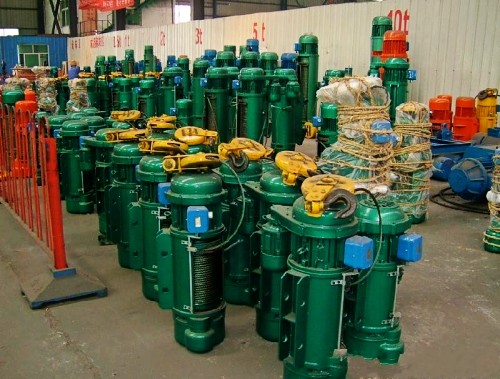

起重量一般为 0.1～80吨，起升高度为3～30米。由电动机、传动机构和卷筒或链轮组成，分为钢丝绳电动葫芦和环链电动葫芦两种。其中环链电动葫芦分为进口和国产两种；钢丝绳电动葫芦分单速提升、双速提升；微型电动葫芦、卷扬机、多功能提升机。

减速器、起升电机、运行电机、断火器、电缆滑线、卷筒装置、吊钩装置、联轴器、软缆电流引入器等集动力与制动力于一体。

起重量：0.25t-80t

起升高度：3m-30m

工作**：M3，M4

运行速度：20(30)m/min

起升速度：8m/min

安装使用

电动葫芦一般安装在单梁起重机，桥式起重机，门式起重机，悬挂起重机上。稍加改造，还可以作卷扬机用。因此，它是提高劳动效率，改善劳动条件的必备机械。

运行条件

环境温度：-20℃～+40℃

工作制度：中级JC25%

重级：JC40%

当中级工作制度电动葫芦的起重量降低30%时，即为重级工作制度JC40%的电动葫芦。

重级工作制度JC40%的电动葫芦是用在工作比较繁重，负载经常在额定值或要求安全系数较高的情况下。

电动葫芦结构减速器：采用**定轴斜齿轮转动机构，齿轮和齿轮轴用经过热处理的合金钢制成，箱体，箱盖由**铸铁制成，装配严密，密封良好。减速器自成一个部件，装卸极为方便。

控制箱：采用能在紧急情况下切断主电路，并带有上下行程保护断火限位器的装置。确保了电动葫芦的安全运行。电器元件寿命长，使用可靠。

钢丝绳：采用GB1102-74（6*37+1）X型起重钢丝绳，保证了经久耐用。

锥形电动机：起升电机采用较大起动力矩锥形转子制动异步电动机，无须外加制动器。电机负载持续率为25%，电机采用B级或F级绝缘，电机防护等级IP44/IP54。

按钮开关：手操作轻巧灵便，分有绳操纵和无线遥控两种方式。

电动葫芦的组成部分有：电机、传动机构、卷筒和链轮。

以电机和卷筒相互位置不同大致可分为四种类型。
