分类
按形状分类
按形状可分为贝形抓斗和桔瓣抓斗，前者由两个完整的铲斗组成，后者由三个或三个以上的颚板组成。
按驱动方式分类
按驱动方式可分为液压式抓斗和机械式抓斗两大类。
一、液压式抓斗
液压抓斗
液压抓斗
液压式抓斗本身装有开合结构，一般用液压油缸驱动，由多个颚板组成的液压式抓斗也叫液压爪。液压抓斗在液压类专用设备中应用比较广泛，如液压挖掘机、液压起重塔等。
液压抓斗属液压结构件类产品，由液压油缸、斗(颚板)、连接立柱、斗耳板、斗耳套、斗齿、齿座等零配件组成，所以焊接是液压抓斗**关键的制作工序，焊接质量直接影响到液压抓斗的结构强度及使用寿命。另外液压油缸也是**关键的驱动部件。
液压抓斗属专用行业设备配件，需要专用设备才能高效率、高质量的进行作业，如:数控等离子切割机、坡口铣边机、卷板机、焊接变位机、镗床、液压试验台等。
挖掘机专用液压抓斗 分为回转和不回转两种，不带回转的抓斗采用挖掘机铲斗油缸的油路，不用另外添加液压阀块及管路;带回转的抓斗要添加一套液压阀块及管路来控制。
挖掘机专用液压抓斗适用场合:
1、建筑地基的基坑挖掘、深坑挖掘及泥、沙、煤、碎石的装载。
2、特别适用于沟或受限制的空间的一侧进行挖掘和装载。
3、适用于船舶、火车、汽车的装卸。
二、机械式抓斗
机械式抓斗本身没有配置开合结构，通常由绳索或连杆外力驱动，按操作特点可分为双绳抓斗和单绳抓斗，**常用的是双绳抓斗。
机械抓斗
机械抓斗
双绳抓斗 有支持绳和开闭绳，分别绕在支持机构和开闭机构的卷筒上。图1为双绳抓斗的工作过程:a为支持绳和开闭绳同时下降,张开斗口插入料堆。 b为收紧开闭绳，颚板闭合并抓取物料。c为抓斗闭合后支持绳和开闭绳同时上升。d为支持绳不动，开闭绳下降，斗口张开并卸下物料。双绳抓斗工作可靠，操作简便，生产率高，应用广泛。采用两组双绳后**成为四绳抓斗，工作过程与双绳抓斗相同。
单绳抓斗 支持绳和开闭绳用同一根钢丝绳。通过特殊锁扣装置使钢丝绳轮流起到支持和开闭的作用。单绳抓斗的卷绕机构较简单，但生产率低，大量装卸作业时很少采用。
抓斗根据被抓取物料的堆积密度又分为轻型(如抓取谷物)、中型(如抓取砂砾)和重型(如抓取铁矿石)3类;按颚板数分为双颚板抓斗和多颚板抓斗,**常用的是双颚板抓斗。对于大块矿石、铁屑和废钢等宜采用多颚板抓斗，因为它具有多爪、切口尖的特点，易于插入料堆，可得到较好的抓取效果。还有一种仿剪刀结构原理的剪式抓斗(图2),它的抓取力能随颚板的闭合而逐渐增大，在闭合终了时达到**值;其斗口的开度和覆盖物料的面积也比一般抓斗为大，提高了抓取能力，有利于清扫料场和船舱，但对于大块物料因其初始抓取力小，效果较差。
折叠编辑本段主流
贝型抓斗:适用于港口、码头、车站货场、矿山等方面装载各种散货、矿物、煤炭、砂石料、土石方等，也可用于土石方开挖、基础以及沟渠开挖、公路建设、铁轨铺设等工程中。
贝型抓斗
贝型抓斗

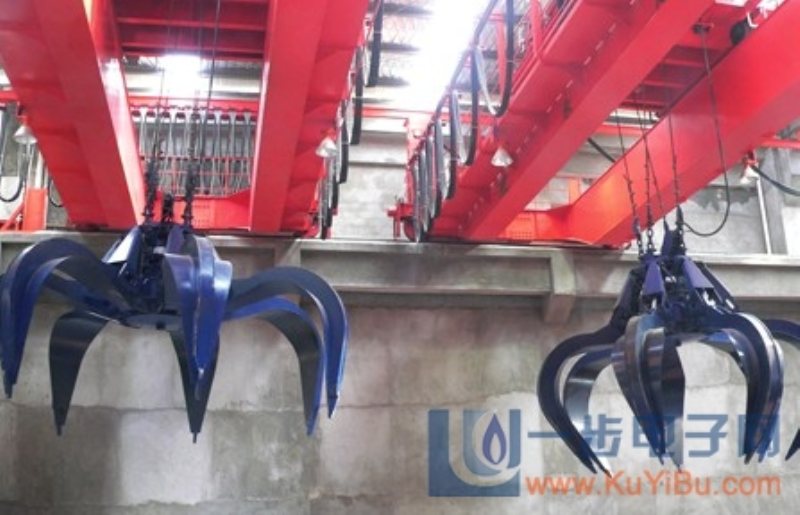

多瓣式抓斗:适用于钢厂的废钢铁抓取和分炼工作、垃圾处理场和建筑工地的大宗废物、废物分炼、装卸和搬运工作，汽车回收场进行汽车的解体、分炼和回收工作，斗齿可更换，并且采用高硬度耐磨钢，从而确保使用寿命长;瓣壳可根据不同的工作环境选择;全闭合式瓣壳，半闭合式瓣壳、宽边瓣壳和窄边瓣壳。
多瓣式抓斗
多瓣式抓斗
木材抓斗主要用于各种规格的原木、木材、管道、圆桶等物体的抓取和装卸，可以单根抓取也可多根抓取，配合塔吊，门机等起重机使用。适用于原木堆场、码头卸货等场合。
木材抓斗
木材抓斗
秸秆捆抓斗是一种专门为秸秆发电厂开发的物料搬运设备，主要进行秸秆捆的卸料、堆垛储存、投料工作。工作**高，适应电厂秸秆仓工作环境潮湿、粉尘大、使用频繁、不间断工作的需求。
秸秆捆抓斗
秸秆捆抓斗
折叠编辑本段选用
首先根据起重机来选抓斗动力形式。根据抓斗的定义:抓斗是起重机下的取物装置，所以即使**的抓斗，也离不开起重机而独立完成工作。反之再先进、再大吨位的卸船机也离不开抓斗而有生产效率。所以什么样的起重机**应配什么样抓斗，配错了**不能用，配大了超载也不能用。例如:起重机起升卷筒是单个的，要配机械抓斗，只能配单索抓斗，如果配了四索抓斗，抓斗**工作不起来了;再例如:起重机的额定起重量为25t，要配抓斗，只能配抓斗自重+抓的货重=<25t，配大了起重机超载，不安全。
其次根据装卸的货种来选抓斗结构形式。根据抓斗的定义:抓斗是用于装卸各种货物。所以装卸什么样的货物，**应配与之相应的抓斗。配错了不是效率低了，**是不能用。例如:需要装卸的货种是煤炭，**配轻型的双瓣抓斗，如果配重型的双瓣矿抓斗，装卸效率至少低了50%。再例如:需要装卸的货种是煤炭，**配双瓣抓斗，如果配齿型的木材抓斗，**应了中国一句俗语，竹篮子打水，一场空。不能用。
