上海江鹿泵业制造有限公司

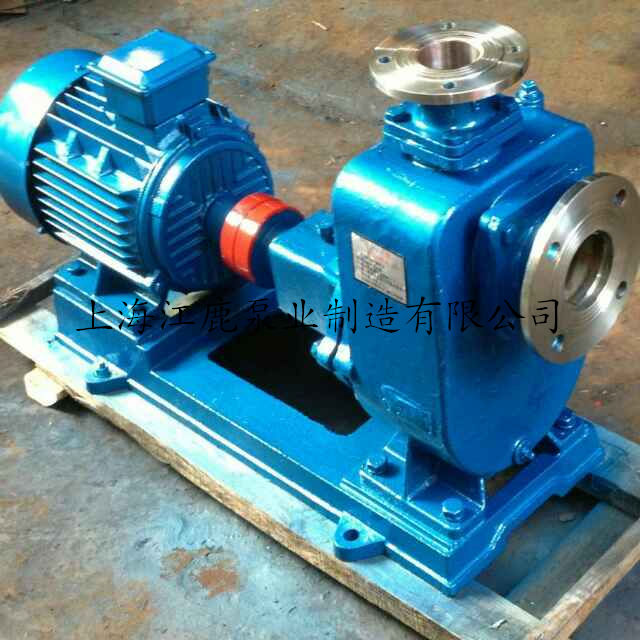

双相2205#不锈钢卧式自吸排污泵100ZW100-30P

产品价格:面议
注意:平台不涉及线上交易,具体价格以实际采购合同为准。
品 牌:江鹿
产品规格:
产品型号:
发货期限:自买家付款之日起 20 天内发货
所在地:上海 奉贤区
人气: 已有 1120 人关注
更新时间:2019-11-02 15:07

普通会员供应商信息


  • 企业认证:
  • 联系人:杨艳霞(女士)
  • 电话:021-51602927
  • 手机:13857786416
  • 地址:上海市奉贤区
  • 联系我时,请告知来自全球起重机械网,将会给你95折优惠,谢谢!
产品详情
产品名称:卧式自吸排污泵
产品类别:排污泵
产品材质:双相不锈钢2205或2507
产品概述

      ZW型系列自吸式无堵塞排污泵(简称自吸排污泵),很多时候人们又叫它:自吸污水泵,叫它这名字是因为该泵集强自吸和无堵塞排污于一身,同时还采用轴向回流的形式,还可以通过泵体叶轮流道的独特设计,正是由于这样的设计让它可以像自吸清水泵一样,不用安装底阀和灌引水,又可吸排含大颗粒固体和长纤维杂质。

      ZW系列自吸无堵塞排污泵又称固液泵或杂质泵。具有结构简单,自吸性能好,自吸高度可达5m,吸程达到7米左右,排污能力强,高效节能,且使用维修方便(完全可替代WQ、QW潜污泵)等特点。

微信图片_20190323152226_副本

型号意义

例子:ZW
ZW——表示自吸式无堵塞排污泵
80——表示吸入口径(mm)
40——表示流量(m3/h)
16——表示扬程(m)
4——表示配套功率(kw)


产品特点

■  采用双叶片叶轮结构,大大提高了污物的通过能力;

■  机械密封采用新型磨檫副,并长期处入油室内运行;

■  整体结构紧凑、体积小、燥声小、节能效果显著,检修方便,方便用户更换;

■  自动控制柜可以根据所需液化变化,自动控制泵的超动与停止,不需专人看管,使用极为方便;

■  可根据用户需要配备安装方式,它给安装、维修到来极大的方便,人可不必此为而进入污水坑;

■  能够在设计范围内使用,而保证电机不会过载;

■  该泵配上户外性电机,则无须建泵房,可直接安装与户外使用节省开支。


1193746_1531366697


适用范围

ZW型系列自吸式无堵塞排污泵供输送带颗粒的污水,污物,也可用于抽吸清水及带弱腐蚀性介质。广泛应用于工厂排污、商业废水排放、住宅区污水站、城市污水处理厂派水系统、医院、宾馆的污水排放、建筑工地、市政工程、矿山配套附机、农村沼气池、农田灌溉等行业。它是目前国内抽送含固体颗粒及纤维污物、浆料和混合悬浮等介质较为理想的杂质泵。


结构及工作原理
ZW自吸泵结构图

1、ZW型自吸式无堵塞排污泵结构:主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口单向阀、气液分离管、加水阀门、进、排接管等组成。

2、ZW型自吸式排污泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向加流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,有关当局内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。


使用条件

1、环境温度≤50℃,相对湿度<95%,介质温度≤80℃,特殊要求可达200℃。
2、介质PH值铸铁材质为6--9级,不锈钢为2-13。
3、自吸排污泵输送介质重度不超过1240千克/m3。
4、自吸高度不能超过规定值4.5-5.5米,吸入管长度为≤10米为合适。
5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。
注:在选型或安装使用前务必使泵实际使用条件符合以上条款,确保产品的正确使用!


主要技术参数

流量:5-2200m3/h;
扬程:5-80m;
电机功率:1.5-132KW;
转速:750-960r/min、r/min;
口径:25-450mm;
介质温度:≤100℃;
自吸高度:4.5-6.0m。

使用注意事项:
1、严禁泵腔内无液空转;
2、检查电机转向是否正确,严禁长时间倒转;
3、禁止泵在汽蚀状态下长期运行;
4、进水管必须严格密封不得漏水、漏气;
5、严禁在低场程、大流量工况下电机长时间超负荷运行。


ZW卧式自吸排污泵性能参数:


型号

流量
(m3/h)

扬程
(m)

电机功率
(KW)

转速
(r/min)

25ZW8-15

8

15

1.5

2900

32ZW10-20

10

20

2.2

2900

32ZW20-12

20

12

2.2

2900

40ZW20-12

20

12

2.2

2900

40ZW10-20

10

20

2.2

2900

40ZW15-30

15

30

3

2900

50ZW10-20

10

20

2.2

2900

50ZW20-12

20

12

2.2

2900

50ZW15-30

15

30

3

2900

65ZW30-18

30

18

4

1450

65ZW20-30

20

30

5.5

2900

65ZW15-30

15

30

3

2900

65ZW20-14

20

14

2.2

2900

65ZW25-40

25

40

7.5

2900

65ZW30-50

30

50

11

2900

80ZW40-16

40

16

4

1450

80ZW40-50

40

50

18.5

2900

80ZW65-25

65

25

7.5

2900

80ZW80-35

80

35

15

2900

80ZW50-60

50

60

22

2900

100ZW100-15

100

15

7.5

1450

100ZW80-20

80

20

7.5

1450

100ZW100-20

100

20

11

1450

100ZW100-30

100

30

22

2900

100ZW80-60

80

60

37

2900

100ZW80-80

80

80

45

2900

125ZW120-20

120

20

15

1450

125ZW200-15

200

15

15

1450

150ZW200-15

200

15

15

1450

150ZW250-25

250

25

45

2900

200ZW280-14

280

14

22

1450

200ZW300-18

300

18

37

1450

200ZW280-28

280

28

55

1450

250ZW420-20

420

20

55

1450

300ZW800-14

800

14

55

1450

 上海江鹿泵业制造有限公司主要产品系列有:ZW系列自吸排污泵,ZX系列化工泵、清水泵,CYZ系列自吸离心油泵,ISG立式、ISW卧式系列管道离心泵,G型螺杆泵,QW、GW、YW、LW系列无堵塞排污泵,QBK气动、DBY电动系列隔膜泵,CQ、CQB系列磁力驱动泵,ZCQ系列自吸磁力泵,CQB-F氟塑料磁力泵,IS清水、IR热水、IH防腐系列离心泵。不锈钢耐腐泵,塑料泵。GDL、CDLF系列多级泵和生活给排水设备、泵阀品种多样,产品广泛应用于石化、冶金、电力、造纸、食品、饮料、制药、城建、污水处理、消防设施、
