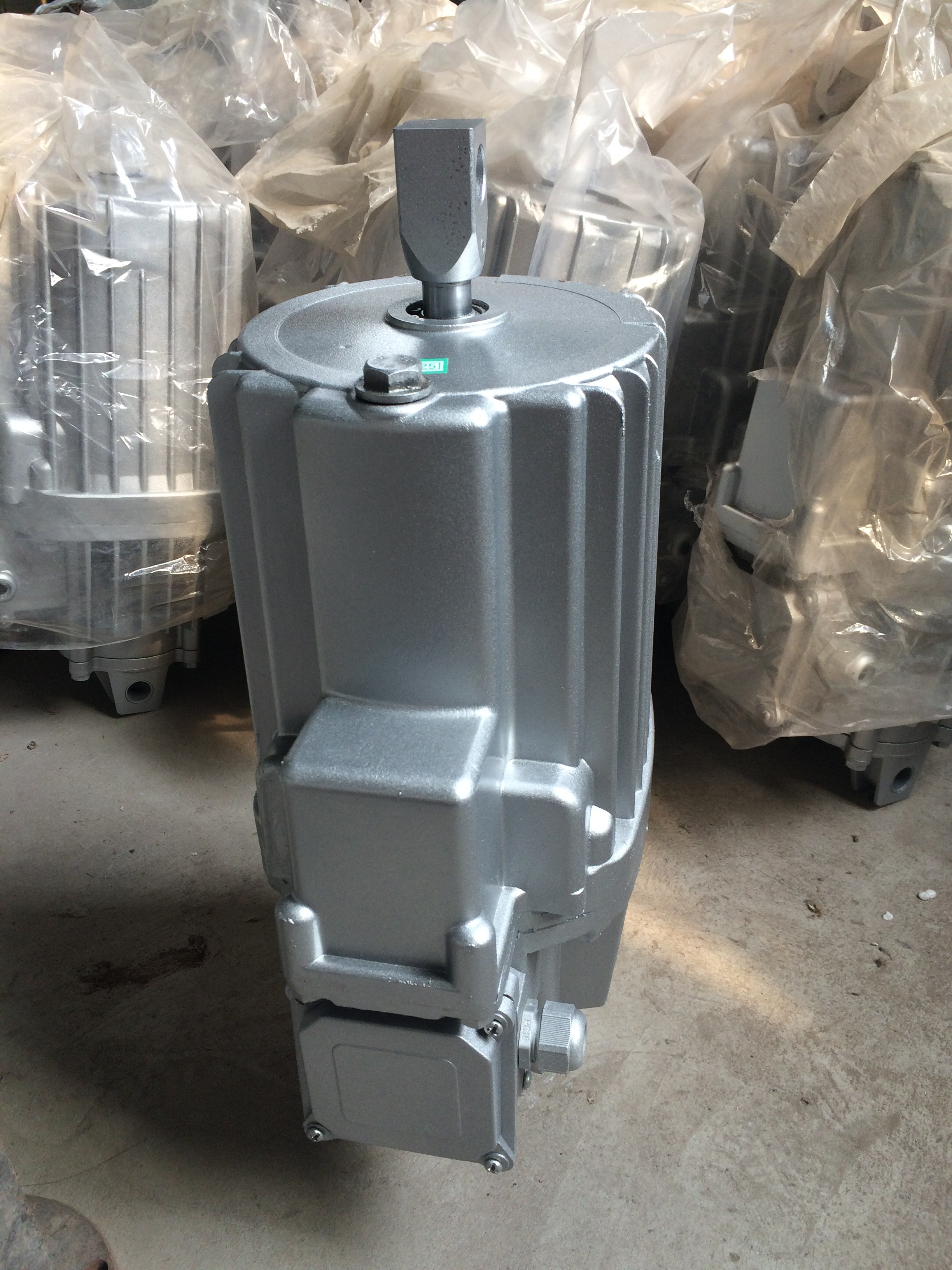

电力液压推动器ED-23/5电力液压推动器ED-30/5

Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构非常紧凑的驱动控制装置，被广泛用作各种块式制动器和盘式制动器的驱动装置，还可用于各种工业阀门，闸门，定向摆动和转动（<90°）装置（机构）及夹紧装置的驱动控制。

　　二、设计特点 电力液压推动器ED-201/6

　　外壳为铸造铝合金、重量轻，外形美观； 电力液压推动器ED-201/12

　　电机为非浸油式结构，B级或F级绝缘(根据用户要求)。耐热性好，寿命长；

　　电机接线盒盖设有密封，采用电缆填料函进线，牢固可靠，电气外壳防护等级达IP55;

　　电机轴和推杆均表面镀硬铬处理，使密封件寿命大大延长；

　　油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向安装，从而扩大其使用范围；

　　Ed系列全部密封件和轴承采用世界**产品，密封可靠，寿命长；

　电力液压推动器ED-23/5　三、安装方式的选择

　　垂直安装：活塞杆连接块朝上； 电力液压推动器E电力液压推动器ED-201/12D-30/5

　　水平安装和中间任意位置：主参数标牌朝上；

　　所有推动器的推杆连接块都可以旋转。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但安装高度尺寸A增加8毫米；

　　无论何种安装位置，活塞杆都不能承受任何力，以免影响使用效果和寿命。

　电力液压推动器ED-301/6　四、附加装置 电力液压推动器ED-201/6

　　根据用户需要可安装各种附加装置满足不同工作需要；

　　上升或下降阀：加装上升阀“H”，下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长，可调整的*大值可达额定值的10-20倍，阀在外部调节。带阀的推动器其上升下降时间将有所延长，短行程延长0.1-0.2秒，长行程延长0.2-0.4秒；

　　制动弹簧：它产生制动力，技术参数中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧力；

　　复位弹簧：工作原理同C-弹簧，但复位的弹簧力教小；

　　缓冲弹簧：（仅适用于短行程）主要调节制动过程。缓冲制动的非周期瞬变过程，使制动平稳，它代替推杆连接块装在活塞杆上，不改变推动器的行程。

　　加热器：在环境温度低于-20℃的地区，可根据用户需要加装加热器，加热器为AC200V、AC110V电压，订货时需注明，温度的控制调节方法由用户自己选择；

　　行程开关：根据用户要求，推动器可以装机械式行程开关。

　　用途 电力液压推动器ED-121/6

　　ED系列电力液压推动器主要用作YWZ4，YWZ5，YWZ8，YWZ9电力液压推动器ED-30/5，YWZP系列电力液压块式制动器的操作元件，广泛适用于起重运输，冶金，矿山，港口，建筑等行业。　　连续工作S1和继续工作S3，鸡毛环境温度达到+50℃。

　　电力液压推动器ED-301/6表中额定电流系指在额定运行时的线端电流，但如果电源为非额定定值时，势必引起额定电流的相应变化。环境温度：-20℃～+50℃，液压油：DB-25（SY1351-77）低于-20℃时，用YH-10液压油，可不装加热器，用DB-25液压器，必须装加热器。行程时间是在20℃环境温度时测定的。

　　正常工作条件 电力液压推动器ED-201/6电力液压推动器ED-201/12

　　电动机1/2三相交流异步式电动机，符合（G了755-87）规定，绝缘等级：F级

　　使用条件： 电力液压推动器ED-30/5

　　连续工作S1连续工作S2，负载持续率FC=60%

　　额定电压为380V三相，频率50Hz

　　使用地点的海拔高度等级符合（GB755-87）标准

　　周围环境温度应在-20℃～40℃范围内，其空气相对湿度应不大于90%5.

　　垂直安装：活塞连接块朝上，水平安装：记号的标牌朝上：（ED630/12公适用于垂直安装）

　　主要技术参数 电力液压推动器ED-121/6

型号	额定推力  (N)	额定行程  (mm)	动作行程		制动弹簧力  (N)	额定频率  (Hz)	输入功率  (W)	额定电压  (V)	额定电流  (A)	*大工作频率	重量(Kg)
			上升	下降
短行程推动器			偏差&plu**n;20%
Ed23/5	220	50	0.35	0.35	180	50	165	380	0.52	2000	10
Ed30/5	300	50	0.35	0.35	270	50	200	380	0.46	2000	14
Ed50/6	500	60	0.45	0.39	460	50	210	380	0.48	2000	14
Ed80/6	800	60	0.32	0.34	750	50	330	380	1.42	2000	24
Ed121/6	1250	60	0.4	0.42	1200	50	330	380	1.44	2000	39
Ed201/6	2000	60	0.5	0.32	1900	50	450	380	1.45	2000	39
Ed301/6	3000	60	0.58	0.32	2700	50	550	380	1.46	1500	40

　　电力液压推动器ED-201/12

　　主要技术参数

型号	A	B	C	D	E	F	G	H	K	L	M	N	O	P	Q	R	S	T	U
Ed23/5	286	50	26	12	12	20	16	20	160	80	80	40	200	16	85	55	75	100	20
Ed30/5	370	50	34	15	16	25	16	18	160	80	80	40	197	16	85	55	75	100	20
Ed50/6	435	60	36	18	20	30	20	23	195	97	120	60	254	22	85	55	75	100	20
Ed80/6	450	60	36	18	20	30	20	23	195	97	120	60	254	22	85	55	75	100	20
Ed50/12	515	120	36	18	20	30	20	23	195	97	120	60	254	22
Ed80/12	530	120	36	18	20	30	20	23	195	97	120	60	254	22
Ed121/6	645	60	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35
Ed201/6	645	60	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35
Ed301/6	645	60	38	25	25	40	25	35	240	112	90	40	260	25	130	80	120	147	35
