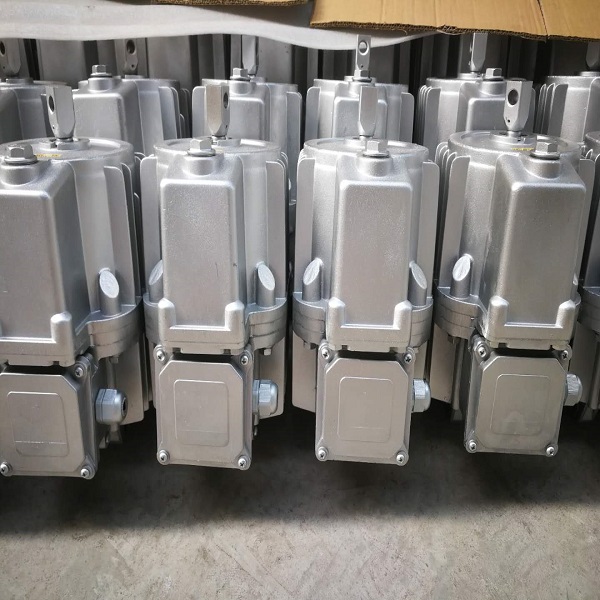

Ed系列电力液压推动器是一种集电机，离心泵，油缸为一体的，结构非常紧凑的驱动控制装置，被广泛用作各种块式制动器和盘式制动器的驱动装置，还可用于各种工业阀门，闸门，定向摆动和转动（<90°）装置（机构）及夹紧装置的驱动控制。
二、设计特点
外壳为铸造铝合金、重量轻，外形美观；
电机为非浸油式结构，B级或F级绝缘(根据用户要求)。耐热性好，寿命长；
电机接线盒盖设有密封，采用电缆填料函进线，牢固可靠，电气外壳防护等级达IP55;
电机轴和推杆均表面镀硬铬处理，使密封件寿命大大延长；
油缸壳体在一侧设有平衡气室，可使推动器在0-180°任何方向安装，从而扩大其使用范围；
Ed系列全部密封件和轴承采用世界0产品，密封可靠，寿命长；
三、安装方式的选择
垂直安装：活塞杆连接块朝上；
水平安装和中间任意位置：主参数标牌朝上；
所有推动器的推杆连接块都可以旋转。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但安装高度尺寸A增加8毫米；
无论何种安装位置，活塞杆都不能承受任何力，以免影响使用效果和寿命。
四、附加装置
根据用户需要可安装各种附加装置满足不同工作需要；
上升或下降阀：加装上升阀“H”，下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长，可调整的0大值可达额定值的10-20倍，阀在外部调节。带阀的推动器其上升下降时间将有所延长，短行程延长0.1-0.2秒，长行程延长0.2-0.4秒；
制动弹簧：它产生制动力，技术参数中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧力；
复位弹簧：工作原理同C-弹簧，但复位的弹簧力教小；
缓冲弹簧：（仅适用于短行程）主要调节制动过程。缓冲制动的非周期瞬变过程，使制动平稳，它代替推杆连接块装在活塞杆上，不改变推动器的行程。
加热器：在环境温度低于-20℃的地区，可根据用户需要加装加热器，加热器为AC200V、AC110V电压，订货时需注明，温度的控制调节方法由用户自己选择；
行程开关：根据用户要求，推动器可以装机械式行程开关。
用途
ED系列电力液压推动器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列电力液压块式制动器的操作元件，广泛适用于起重运输，冶金，矿山，港口，建筑等行业。 连续工作S1和继续工作S3，鸡毛环境温度达到+50℃。
表中额定电流系指在额定运行时的线端电流，但如果电源为非额定定值时，势必引起额定电流的相应变化。环境温度：-20℃～+50℃，液压油：DB-25（SY1351-77）低于-20℃时，用YH-10液压油，可不装加热器，用DB-25液压器，必须装加热器。行程时间是在20℃环境温度时测定的。
正常工作条件
电动机1/2三相交流异步式电动机，符合（G了755-87）规定，绝缘等级：F级
使用条件：
连续工作S1连续工作S2，负载持续率FC=60%
额定电压为380V三相，频率50Hz
使用地点的海拔高度等级符合（GB755-87）标准
周围环境温度应在-20℃～40℃范围内，其空气相对湿度应不大于90%5.
垂直安装：活塞连接块朝上，水平安装：记号的标牌朝上：（ED630/12公适用于垂直安装）
主要技术参数
|
型号
|
额定推力
(N) |
额定行程
(mm) |
动作行程
|
制动弹簧力
(N) |
额定频率
(Hz) |
输入功率
(W) |
额定电压
(V) |
额定电流
(A) |
0大工作频率
|
重量(Kg)
|
|
|
上升
|
下降
|
||||||||||
|
短行程推动器
|
偏差&plu**n;20%
|
||||||||||
|
Ed23/5
|
220
|
50
|
0.35
|
0.35
|
180
|
50
|
165
|
380
|
0.52
|
2000
|
10
|
|
Ed30/5
|
300
|
50
|
0.35
|
0.35
|
270
|
50
|
200
|
380
|
0.46
|
2000
|
14
|
|
Ed50/6
|
500
|
60
|
0.45
|
0.39
|
460
|
50
|
210
|
380
|
0.48
|
2000
|
14
|
|
Ed80/6
|
800
|
60
|
0.32
|
0.34
|
750
|
50
|
330
|
380
|
1.42
|
2000
|
24
|
|
Ed121/6
|
1250
|
60
|
0.4
|
0.42
|
1200
|
50
|
330
|
380
|
1.44
|
2000
|
39
|
|
Ed201/6
|
2000
|
60
|
0.5
|
0.32
|
1900
|
50
|
450
|
380
|
1.45
|
2000
|
39
|
|
Ed301/6
|
3000
|
60
|
0.58
|
0.32
|
2700
|
50
|
550
|
380
|
1.46
|
1500
|
40
|
各种电磁，液压，气动，失效保护制动器
各种臂盘式制动器，各种电磁，液压，气动钳盘式制动器
各种电磁，液压，气动，鼓式制动器，
各种防风铁锲，液压轮边，液压顶轨制动器。并可根据用户要求设计制造各种非标产品，产品广泛用于起重，矿山，机械冶金，电力，铁路，水利，港口，化工，码头。
各种臂盘式制动器，各种电磁，液压，气动钳盘式制动器
各种电磁，液压，气动，鼓式制动器，
各种防风铁锲，液压轮边，液压顶轨制动器。并可根据用户要求设计制造各种非标产品，产品广泛用于起重，矿山，机械冶金，电力，铁路，水利，港口，化工，码头。
本厂主要产品有：
YT1,ED,YTD.系列电力液压推动器
JZ，MW,TJ2,ZWZA,ZWZ3系列电磁制动器
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列电力液压制动器
QP，CQP系列气动钳盘式制动器。
DCPZ系列电磁钳盘式制动器
DDMZ系列电磁制动器
YPZ系列臂盘式制动器
**D系列安全制动器
SH，ST系列液压失效保护制动器
DADH系列液压直动制动器
SE系列电磁失效保护制动器
YFX,YDGZ,YLBZ,系列防风制动
SP系列气动失效保护制动器，
DP系列电机盘式制动器
另定做各种制动轮，制动盘，根据用户需要定做各种非标制动器，
