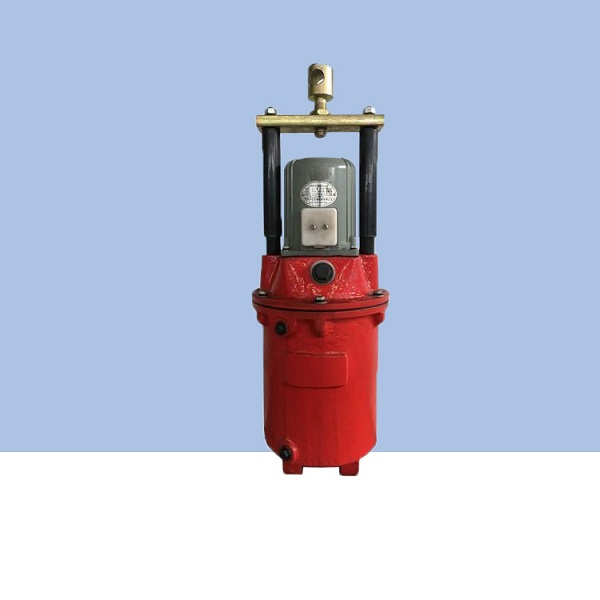

YT1系列电力液压推动器主要用于YWZ系列操动闸瓦式制动器，作为起重、运输、行车等一切类似驱动装置的机械制动用。
结构及动作简介
推动器由两部分组成，驱动电动机及器身 (离心泵)，器身部分由盖、缸、活塞、叶轮及转组成。
当通电时，电动机带动转达轴及转轴上的叶轮旋转，在活塞内产生压力，在此压力影响下 ，油
由活塞上部吸到活塞下部 ，迫使活塞力固定在其上的推杆及横梁迅速上升。通过杠杆机械压缩负荷弹簧(推动器或制动器带有负荷弹簧者)，产生机械运动。(若与YWZ系列液压推动器匹配则松闸)。
当断电时 ，叶轮停止旋转 ，活塞在负荷弹簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部 ，这时仍然通过杠杆机构恢复原位。(若与YWZ系列制动器匹配则抱闸)。
推动器由两部分组成，驱动电动机及器身 (离心泵)，器身部分由盖、缸、活塞、叶轮及转组成。
当通电时，电动机带动转达轴及转轴上的叶轮旋转，在活塞内产生压力，在此压力影响下 ，油
由活塞上部吸到活塞下部 ，迫使活塞力固定在其上的推杆及横梁迅速上升。通过杠杆机械压缩负荷弹簧(推动器或制动器带有负荷弹簧者)，产生机械运动。(若与YWZ系列液压推动器匹配则松闸)。
当断电时 ，叶轮停止旋转 ，活塞在负荷弹簧力及本身重力作用下，迅速成下降，迫使油重新流入活塞上部 ，这时仍然通过杠杆机构恢复原位。(若与YWZ系列制动器匹配则抱闸)。
术参数
|
型号
|
额定推力
(N) |
额定行程
(mm) |
驱动电机
功率(W) |
每小时**操作 次数(次/小时) |
|
不具有负荷弹簧
|
||||
|
YT1-18Z/2
|
180
|
25
|
60
|
720
|
|
YT1-25Z/4
|
250
|
40
|
60
|
720
|
|
YT1-45Z/6
|
450
|
60
|
12
|
720
|
|
YT1-90Z/8
|
900
|
80
|
250
|
720
|
|
YT1-125Z/10
|
125
|
100
|
400
|
720
|
|
YT1-180Z/12
|
1800
|
120
|
400
|
720
|
|
YT1-320Z/12
|
3200
|
120
|
1100
|
720
|
三、安装方式的选择
垂直安装：活塞杆连接块朝上；
水平安装和中间任意位置：主参数标牌朝上；
所有推动器的推杆连接块都可以旋转。Ed50-Ed301固定座可作90°旋转，Ed23-Ed30固定座也可提供90°旋转但安装高度尺寸A增加8毫米；
无论何种安装位置，活塞杆都不能承受任何力，以免影响使用效果和寿命。
四、附加装置
根据用户需要可安装各种附加装置满足不同工作需要；
上升或下降阀：加装上升阀“H”，下降阀“S”或上升下降阀“H、S”可使上升下降时间无级延长，可调整的0大值可达额定值的10-20倍，阀在外部调节。带阀的推动器其上升下降时间将有所延长，短行程延长0.1-0.2秒，长行程延长0.2-0.4秒；
制动弹簧：它产生制动力，技术参数中所列的制动弹簧力值为上升行程的1/3（下降行程的2/3）时的弹簧力；
本厂主要产品有：
YT1,ED,YTD.系列电力液压推动器
JZ，MW,TJ2,ZWZA,ZWZ3系列电磁制动器
YWZ,YWZ3,YWZ4,YWZ5,YWZ8,YWZ10,YWZ9,YWZ13,YW系列电力液压制动器
QP，CQP系列气动钳盘式制动器。
DCPZ系列电磁钳盘式制动器
YPZ系列臂盘式制动器
**D系列安全制动器
SH，ST系列液压失效保护制动器
DADH系列液压直动制动器
SE系列电磁失效保护制动器
YFX,YDGZ,YLBZ,系列防风制动
SP系列气动失效保护制动器，
DP系列电机盘式制动器
另定做各种制动轮，制动盘，根据用户需要定做各种非标制动器，
