污水型液力自动阀专业生产厂家,由本厂自主研发生产的污水型液力自动阀质量可靠、价格合理、售后服务完善。 污水型液力自动阀适用于各种轻重工业及楼宇管道。 污水型液力自动阀广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。 |
产品名称
|
液力自动控制阀
|
产品型号
|
BFDZ701X/HR、BFDZ702X/HR、BFDZ703X/HR
|
公称通径
|
DN150-DN1200mm
|
压力范围
|
1.0-2.5MPa
|
阀体材质
|
铸铁、球墨铸铁、铸钢、不锈钢
|
主要功能:
1、截流止回:停泵时,截断管网介质,防止回流;
2、轻载启泵:先开阀,后启泵,轻载启泵,减水启动电流,保护电网用电气设备安全;
3、消除水锤:停泵时,大阀板快关,小阀板缓闭,消除破坏性水锤;
4、泵阀联动:水泵和阀门通过电气联锁,按设定程序自动控制,无须人工干预;
5、开度显示:阀门开启高度既可**地观察,也可选配阀位信号显示仪,实现远程数字显示。
主要结构和工作原理

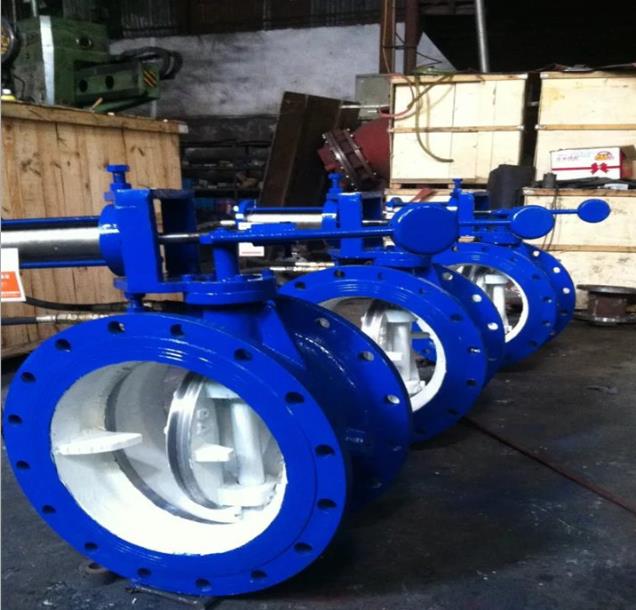

该阀主体结构和安装尺寸与新世纪液力自动阀相同(图一),主要由阀体、大阀板、小阀板、活塞缸、先导泵、电磁阀及电控部分组成(图二)。
1、开阀
按下启动按钮**2时,时间继电器KT和接触器KM2同时动作,先导泵启动,电磁阀关闭。
先导泵出口压力水经单向阀进入活塞缸,推动活塞左行,通过活塞杆、连杆带去吧阀杆,将小阀板开启;时间继电器KT在设定时间(5-10秒)过后失电,KM1接触器失电,先导泵断电停止供水,同时接通轴流泵控制电源,水泵启动,大阀板在水流的推动下,完全开启;
2、关阀
按下停止按扭TA时,水泵(轴流泵)停止工作,阀前失压,大阀板大重力作用下迅速关闭,截断绝大部分回水;同时,电磁阀导通,活塞缸失压,平衡锤通过阀杆带动小阀板缓慢关闭,泄除一部分回流水,以消除部分水锤压力,防止产生破坏性水锤,确保管网设备安全。
主要技术特点
该阀除具备液力自动阀的技术特性和主要优点外,还独具以下特点:
1、更安全:阀门的启闭与管网压力无关,不受管网压力大小的影响;小阀板的关闭由平
2、衡锤控制,事故停电时能自动紧急关阀,更加安全;
3、更可靠:电磁阀为常开型,事故停电时能自动开阀,防止事故发生;该阀选用进口**产品,更加可靠;
4、寿命长:先导泵每次只工作出努力-10秒,工作时间短,使用寿命长。
技术参数:
名称 |
公称通经mm |
适用温度℃ |
适用介质 |
流阻系数 |
**工作压力(Mpa) |
参数 |
DN150-DN2000 |
0-120 |
泥污、污水 油品、海水 |
0.3-1.1 |
≥0.1 |
名称 |
开关时间 (可调) |
开阀时间 (可调) |
结构长度标准 |
法兰标准 |
泄漏量 |
参数 |
快关1-3秒 慢关5-90秒 |
20-60秒 |
GB2221-89 |
GB/T79-94 |
GB/T |
主要材料:
零件名称 |
阀体 |
阀芯 |
阀轴 |
密封面 |
填料 |
材料名称 |
球墨铸铁 |
球墨铸铁 |
X;丁晴橡胶 |
O型密封圈 耐高温垫 柔性石墨 |
|
碳钢 |
碳钢 |
不锈钢 |
H; 不锈钢 |
||
不锈钢 |
不锈钢 |
Y;硬质合金 |
主要尺寸:
公称通经 |
D1 |
D2 |
L |
Z-¢d |
重量(kg) |
150 |
285 |
240 |
210 |
8—¢22 |
65 |
200 |
340 |
295 |
230 |
8—¢22 |
75 |
250 |
395 |
350 |
250 |
12—¢23 |
100 |
300 |
445 |
400 |
270 |
12—¢22 |
150 |
350 |
505 |
460 |
290 |
16—¢22 |
180 |
400 |
565 |
515 |
310 |
16—¢27 |
220 |
450 |
615 |
656 |
330 |
20—¢26 |
265 |
500 |
670 |
620 |
350 |
20—¢26 |
290 |
600 |
780 |
725 |
390 |
20—¢30 |
480 |
700 |
895 |
840 |
430 |
24—¢30 |
830 |
800 |
1015 |
950 |
470 |
24—¢33 |
1280 |
900 |
1115 |
1050 |
510 |
28—¢33 |
1620 |
1000 |
1230 |
1160 |
550 |
28—¢36 |
1820 |
1200 |
1455 |
1380 |
630 |
32—¢39 |
2350 |
1400 |
1675 |
1590 |
710 |
36—¢42 |
2800 |
1600 |
1915 |
1820 |
790 |
40—¢48 |
5200 |
1800 |
2115 |
2020 |
870 |
44—¢48 |
6050 |
2000 |
2325 |
2230 |
950 |
48—¢48 |
7300 |
2200 |
2550 |
2440 |
1000 |
52—¢52 |
8850 |
2400 |
2760 |
2650 |
1100 |
56—¢56 |
10800 |
选型要点:
( 1 )工程式中应用的水力控制阀是经过制造厂检验合格,各种标识齐全,技术资料符合要求的产品。
( 2 )根据功能要求,选择阀门种类,再根据管道输送介质、温度、建筑标准和业主要求等,确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
( 3 )阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同**,管道输送的介质,其工作压力应小于阀门的公称压力值。
( 4 )工程中水力控制阀的设置应当有足够的空间,以便管理、操作、安装和维修,并应符合管路对阀门的要求。
( 5 )管路采用法兰连接时,应采用法兰连接的水力控制阀;管路采用沟槽式连接时,应采用沟槽式连接的水力控制阀。
( 6 )水利控制阀应设置在介质单向流动的管路上。
( 7 )水利控制阀主阀体上的箭头方向必须与管路系统流向一致。
( 8 )接水力控制阀管段不 应有气堵 、气阻现象。在管网**位置 等存气段 应设置自动排气阀。
( 9 )阀门水平安装时,阀盖、阀杆应朝上。垂直安装时,阀盖、阀杆应朝外。
( 10 )阀门安装前应做强度和严密性试验。
( 11 )阀门的强度和严密性试验应符合以下规定。
A、阀门的强度试验压力为公称压力的1.5倍;
B、阀门的严密性试验压力为公称压力的1.5倍;
C、试验压力在试验持续时间内应保持不变,且壳体填料及阀瓣密封面无渗漏;
D、阀门试验持续时间按上表。
