轨道运行式龙门起重机是目前国内广泛使用的一种专用轨道吊钩式起重机。

    一、结构

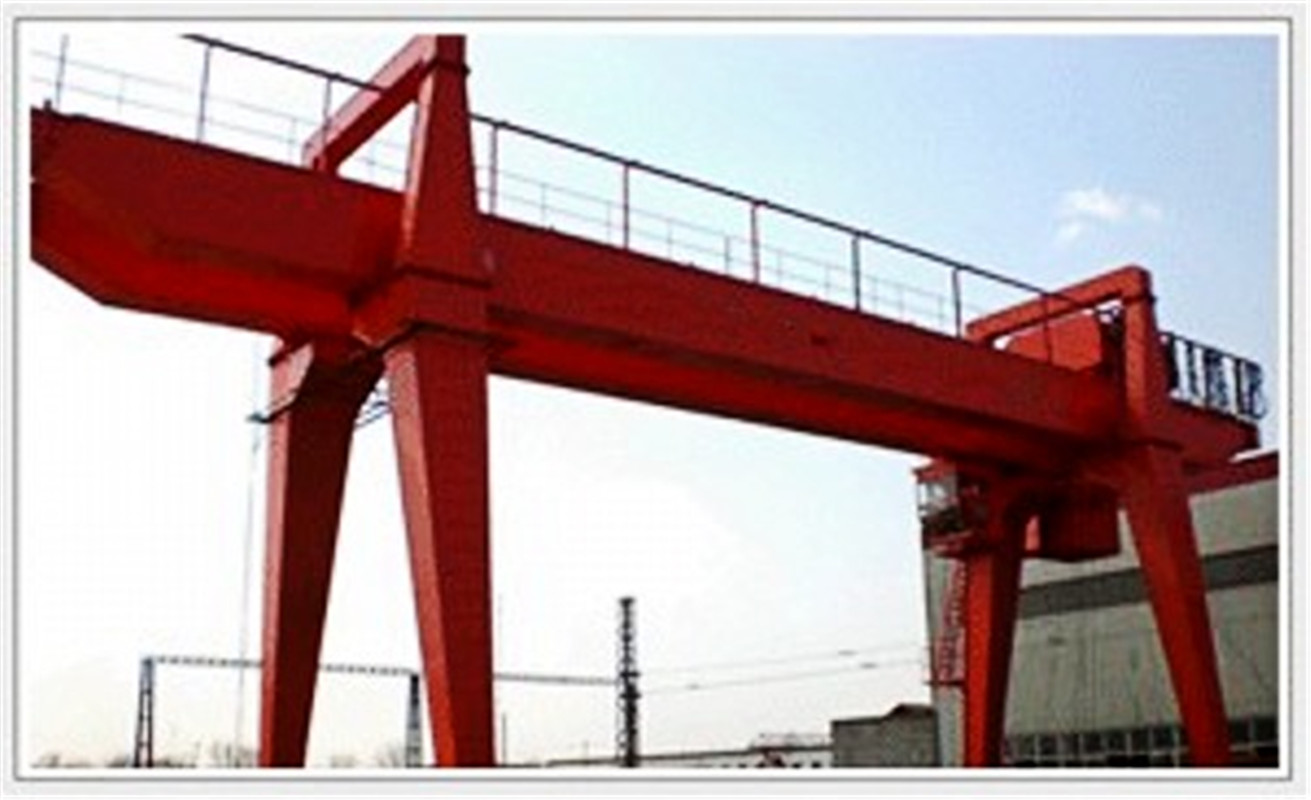

    轨道式吊钩龙门起重机的整体特征为箱形、偏轨箱形主梁悬臂龙门架构。

    整机金属结构由主梁、上下横梁、支腿、台车、小车架等组成。龙门架是用钢板焊接2跟偏轨箱形主梁和2跟上横梁组成的顶面水平框架；起重机的4调箱形支腿中轨道同侧的2条支腿在下端用下横梁连接，构成了2个竖直平面框架上，构成了起重机主梁刚性龙门架构型式。

    在偏轨箱形主梁上盖板上铺设小车运行轨道，主梁上盖板兼行走台。

    在一根主梁的内侧沿全长设架一根工字梁，供小车供电电缆跑车运行，该主梁外侧有电器房。电气房下方门腿上装有电缆卷筒。

    在另一根主梁下方的一条支腿上设有扶梯，在两根下横梁的下方设有夹轨器。

    二、性能参数

    轨道式吊钩龙门起重机而定起重为30.5t，跨度18cm，两端有效悬臂长7.5m(等悬臂)，起升高度8.2m，小车轨距14.66m，小车轨道大车顶高度13.5m。主起升机构、大车运行机构、小车运行机构的工作**为A(相当于重级)，旋转机构为A5-A7(相当于中级)。

    三、起重机的安装

    轨道式吊钩龙门起重机的安装是一项很重要的工作。按照确定的方案与程序进行安装施工，可以提高工作效率、保证安装质量、节省安装费用。
