一、结构

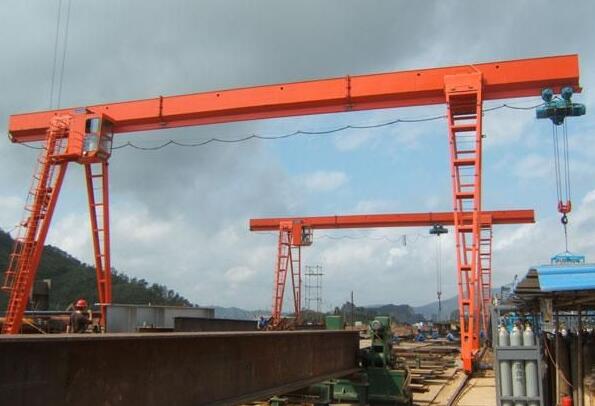

轨道式吊钩龙门起重机的整体特征为箱形、偏轨箱形主梁悬臂龙门架构。
整机金属结构由主梁、上下横梁、支腿、台车、小车架等组成。龙门架是用钢板焊接2跟偏轨箱形主梁和2跟上横梁组成的顶面水平框架；起重机的4调箱形支腿中轨道同侧的2条支腿在下端用下横梁连接，构成了2个竖直平面框架上，构成了起重机主梁刚性龙门架构型式。
在偏轨箱形主梁上盖板上铺设小车运行轨道，主梁上盖板兼行走台。
在另一根主梁下方的一条支腿上设有扶梯，在两根下横梁的下方设有夹轨器。
二、性能参数
轨道式吊钩龙门起重机而定起重为30.5t，跨度18cm，两端有效悬臂长7.5m(等悬臂)，起升高度8.2m，小车轨距14.66m，小车轨道大车顶高度13.5m。主起升机构、大车运行机构、小车运行机构的工作**为A(相当于重级)，旋转机构为A5-A7(相当于中级)。
三、起重机的安装
轨道式吊钩龙门起重机的安装是一项很重要的工作。按照确定的方案与程序进行安装施工，可以提高工作效率、保证安装质量、节省安装费用。
