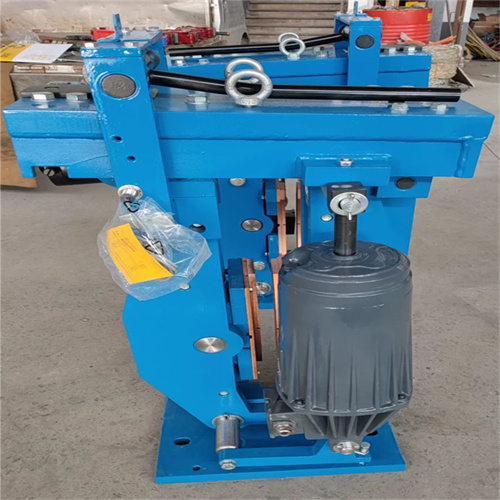

YPZ2系列电力液压盘式制动器

YPZ2 Ⅰ、Ⅱ、Ⅲ符合德国DIN15435 标准; YPZ2 Ⅳ、V、Ⅵ符合德国DIN15435 标准和JB/T标准。

主要特点：YPZ2 Ⅰ、Ⅱ、Ⅲ退距均等装置，在使用过程中可始终保持两侧瓦块退距均等; YPZ2 Ⅳ、V、Ⅵ联锁退距均等装置，在使用过程中可始终保持两侧瓦块退距均等，完全避免因退距不均使一侧制动衬垫浮贴制动盘的现象，并设有瓦块自动随位装置。主要摆动绞点均安装有自润滑轴承，传动效率高寿命长，在使用过程中无需润滑; 制动弹簧布置在方形弹簧管内;并在一侧设有制动力矩标尺，制动力矩直接显示调整方便直观; 无石棉制动衬垫为插装方式，更换方便快捷。制动衬垫磨损自动补偿装置，可使瓦块退距和制动器力矩在使用过程中保持恒定; 可通过增设附加装置实现某些附加功能; 手动释放装置; 释放和闭合限位开关，可实现制动器是否正常释放或闭合信号显示; 制动衬垫磨损极限限位开关，可实现制动衬垫磨损到极限时的制动信号显示; 采用延时阀的Ed 系列推动器，可实现制动器的延时闭合，制动平稳。

使用条件：环境温度: -20 ℃-50℃ 。周围工作环境中不得有易燃、易爆及腐蚀性气体，空气相对湿度不大于90% 一般用于三相交流电源: 380V 、50HZ o (根据需要也可生产60Hz或不同的电庄、请注意推动器铭牌，请订货时事先说明) 。使用地点的海拔高度符合GB。当低于-20 ℃时，推动器工作油改用YH-10航空液压油或按要求带加热器，详情参考Ed推动器样本。户外雨雪浸蚀或有腐蚀性气体和介质应采用防腐型产品。

产品详情

型号意义

例如:如盘径为630mm,**高370mm,带磨损自动补偿装置，开闸显示行程开关，手动装置，右式，推动器Ed201/6，带下降阀，其订货标记为：YPZ2-630Ⅲ/E201S-MK1S.

制动器附加功能表

附加功能代号	附加功能
M	衬垫磨损自动补偿装置
K1	开闸（上升）显示行程开关
K 2	闭闸(下降)显示行程开关
K 3	衬垫磨损极限显示行程开关
S	手动装置

技术参数及外形尺寸表

YPZ2 Ⅰ型制动器技术参数及外形尺寸表单位：（mm)

推动器型号	t	H1	H2	H3	b2	d3	f	g	hi	i1	i2	k2	A2	A3	n1	n2	p1	p2	q	n	C2	R	A1	C1	X	t
Ed23/5	20	710	515	630	70	18	310	300	230	180	80	120	230	235	80	100	175	160	20	15	75	460	280	297	80	200
Ed30/5																							277	297	80	197
Ed50/6																							317	297	97	254
Ed80/6																							317	297	97	254
与制动器有关的尺寸									技术参数
制动器直径D1		b1		D2	D3	E	K1	S	配套推动器									制动盘直径D1					整机重量(kg)
315		30	20	235	120	118	58	0.9 &plu**n;0.2	型号			输入功率(W)			额定电流(A)			315 \| 355 \| 400 \| 450 \| 500 **制动力矩 (Nm)
355		30	20	275	160	138	78		Ed23/5			165			0.52			270	320				89
400		30	20	320	205	160	100		Ed30/5			200			0.46			380	440	520			95
450		30	20	370	255	185	125		Ed50/6			210			0.48			645	670	790	910	1000	102
500		30	20	420	305	210	150		Ed80/6			330			1.42			1030	1150	1350	1560	1750	104

YPZ2 Ⅱ型制动器技术参数及外形尺寸表单位：（mm)

推动器型号	t	H1	H2	H3	b2	d3	f	g	h1	i1	i2	k2	A2	A3	n1	n2	P1	p2	q	n	C2	R	A1	C1	X	t
Ed50/6	35	985	740	870	120	22	375	375	280	130	130	140	275	270	94	165	220	154	24	15	110	730	311	360	97	254
Ed80/6																							311	360	97	254
Ed121/6																							302	360	120	260
Ed201/6																							302	367	120	260
与制动器有关的尺寸									技术参数
制动器直径D1			b1	D2	D3	E	K1	S	配套推动器									制动盘直径D1					整机重量(kg)
450			30	350	180	175	105	0.9 &plu**n;0.2	型号			输入功率(W)			额定电流(A)			450 \| 500 \| 560 \| 630 \| 710
																		**制动力矩(Nm>
500			30	400	230	200	130		Ed50/6			210			0.48			1025	1175	1350			178
560			30	460	290	230	160		Ed80/6			330			1.42			1720	1965	2260	2605		179
630			30	530	360	265	195		Ed121/6			330			1.44			2700	3085	3550	4090	4665	194
710			30	610	440	305	230		Ed201/6			450			1.45			4195	4790	5510	6350	7310	194

YPZ2 Ⅲ型制动器技术参数及外形尺寸表单位：（mm )

推动器型号	t	H1	H2	H3	b2	d3	f	g	h1	i1	i2	k2	A2	A3	n1	n2	P1	p2	q	n	C2	R	A1	C1	X	t
Ed121/6	35	1170	910	1045	120	27	415	460	370	180	180	160	305	310	110	215	228	206	30	20	120	735	354	394	120	260
Ed201/6																							354	394	120	260
Ed301/6																							354	394	120	260
与制动器有关的尺寸									技术参数
制动器直径D1			b1	D2	D3	E	K1	S	配套推动器									制动盘直径D1						整机重里(kg)
630			30	500	310	250	170	1.0 &plu**n;0.3	型号			输入功率（v)			额定电流(A)			630 \| 710 \| 800 \| 900 \| 1000 \| 1250
																		**制动力矩(Nm)
710			30	580	390	290	210		Ed201/6			450			1.45			6305	7315	8450	9710	10970		294
800			30	670	480	335	255		Ed301/6			550			1.46			9170	10640	12290	14120	15960	20540	295
900			30	770	580	385	305
1000			30	870	680	435	355
1250			30	1120	930	560	480
注：具体型号、结构外形尺寸保留更改的权利。

YPZ2IV型制动器技术参数及外形尺寸表单位：（mm)

推动器型号	H1max	H2	H3	H4	b2	4-(Φ)d	f	g	h1	i1	i2	k2	A1	A2	n1	n2	p1	p2	V	q	n	C2	C1	X	t
Ed23/5	612	400	340	500	56	14	230	270	160	80	150	100	208	198	52	40	133	130	200	14	15	60	215	80	20
Ed30/5																			197
与制动器有关的尺寸									技术参数
制动器直径D1			b1	D2	D3	E	K1	S	配套推动器							制动盘直径D1							整机重量(kg)
250			20	200	110	98	61	0.9 &plu**n;0.2	型号			输入功率(w)		额定电流(A)		250 \| 280 \| 315 \| 355 \| 400 \| 450 \| 500
																**制动力矩(Nm)
280			20	230	140	113	76		Ed23/5			165		0.52		200	230	260	300	345	395	445	71
315			20	260	170	130	93		Ed30/5			200		0.46		280	310	355	410	470	540	610	75
355			20	300	210	150	113
400			20	345	255	173	135
450			20	395	305	197	160
500			20	445	355	222	185

YPZ2V型制动器技术参数及外形尺寸表单位：（mm)

推动器型号	H1max	H2	H3	H4	b2	6-Φd	f	g	h1	i1	i2	k2	A1	A2	n1	n2	p1	P2	V	q	n	C2	C1	X	t
Ed50/6	1100	537	474	645	75	18	330	360	230	145	145	130	275	228	90	110	165	177	254	25	18	80	260	95	35
Ed80/6
与制动器有关的尺寸									技术参数
制动器直径D1			b1	D2	D3	E	K1	S	配套推动器									制动盘直径D1						整机重量(kg)
355			30	275	155	137.5	72.5	0.9 &plu**n;0.2	型号			输入功率(w)			额定电流(A)			355 \| 400 \| 450 \| 500 \| 560 \| 630
																		**制动力矩(Nm)
400			30	320	200	160	95		Ed50/6			210			0.48			935	1085	1255	1425	1630	1870	97
450			30	370	250	185	120		Ed80/6			330			1.42				1600	1850	2100	2400	2750	104
500			30	420	300	210	145
560			30	480	360	240	175
630			30	550	430	275	210

YPZ2VI型制动器技术参数及外形尺寸表单位：（mm）

推动器型号	H1max	H2	H3	H4	b2	6-Φd	f	g	h1	i1	i2	k2	A1	A2	n1	n2	P1	p2	V	q	n	C2	C1	X	V
Ed121/6	1500	699	636	835	108	27	390	430	280	180	180	160	285	265	102	140	210	195	260	22	20	108	330	120	35
Ed201/6
Ed301/6
与制动器有关的尺寸									技术参数
制动器直径D1			b1	D2	D3	E	K1	S	配套推动器									制动盘直径D1						整机重量 (kg)
450			30	350	170	175	95	0.9 &plu**n;0.2	型号		输入功率 (W)		额定电流 (A)		450	500	560	630	710	800	900	1000	1100
500			30	400	240	200	120								**制动力矩(Nm)
560			30	460	300	230	150
630			30	530	370	265	185		Ed121/6		330		1.44		2700	3100	3550	4100	4700	5400				220
710			30	610	450	305	225
800			30	700	540	350	270		Ed201/6		450		1.45		4300	5000	5750	6600	7600	8800				220
900			30	800	640	400	320
1000			30	900	740	450	370		Ed301/6		550		1.46					9700	11200	12800	14700	16500	18150	220
1100			30	1000	840	500	420
注：全部尺寸单位为mm; D2-理论摩擦直径；D3-允许**的连轴器外径；S-每侧瓦块退距
注：具体型号、结构外形尺寸保留更改的权利。
